Kühlung, die den Takt hält, wenn die Wärme geht

Große Kühlplatten sind Standard bei uns: Die Spanne, die wir fertigen, reicht von 30 mm bis 3.000 mm Kantenlänge, also von der Briefmarke bis zu drei Metern, etwa für Transportbänder, Pressenwerkzeuge oder Ölwannen. Die Grenze setzt nicht die Fertigung, sondern die Ebenheit: Je länger eine Platte, desto schwieriger ist es, nach dem Fügen und Bearbeiten eine enge Ebenheit über die gesamte Länge zu halten, weil Eigenspannungen im Material sich lösen. Praktisch heißt das: Große Platten werden mit Zwischenschritten gefertigt (Vorbearbeitung, Fügen, Spannungsarmglühen, Endbearbeitung), und das prägt die Durchlaufzeit stärker als die reine Größe. Grenze: Wenn du über 2 Meter enge Ebenheit brauchst, sprechen wir vorab über Toleranzzonen. Eine über die Gesamtlänge geforderte Toleranz kann ein Vielfaches dessen kosten, was dieselbe Toleranz auf definierten Teilflächen kostet.

Ja, eine Platte mit Fluidkanal ist ein Wärmeübertrager und funktioniert in beide Richtungen: Mit warmem Medium beheizt sie ein Bauteil, mit kaltem kühlt sie es. Genau so werden Werkzeuge temperiert, Ölwannen vorgewärmt oder Produkte auf Prozesstemperatur gebracht. Konstruktiv ändert sich dabei wenig, mit einer Ausnahme: Beim Heizen sind die Temperaturdifferenzen und damit die Wärmedehnungen oft größer als beim Kühlen, weshalb die Befestigung Dehnung zulassen muss. Eine feste Verschraubung an beiden Enden einer langen Platte führt zu Verzug oder Rissen. Nenn daher Vorlauftemperatur und Temperaturbereich, nicht nur die Leistung. Grenze: Oberhalb der Temperaturgrenze des Mediums oder der Dichtungen endet die Anwendung; für hohe Temperaturen ist eine elektrische Heizpatrone im Bauteil oft die einfachere Lösung.

Die Lieferzeit hängt an drei Dingen: Verfügbarkeit des Vormaterials, Fügeverfahren und Umfang der Nachbearbeitung. Bei Katalogprofilen aus der Profildatenbank mit Zuschnitt und einfacher Bearbeitung liegt die Lieferzeit bei etwa 6 Wochen; mit Expressabwicklung sind 2 Wochen möglich. Bei kundenspezifischen Kühlplatten mit Fügeprozess, Prüfung und Dokumentation dauert es entsprechend länger, und bei einem neuen Strangpressprofil kommt die Werkzeug- und Presstermin-Zeit hinzu, die außerhalb unseres Einflusses liegt. Was die Lieferzeit in der Praxis am häufigsten verlängert, ist nicht die Fertigung, sondern die Klärung: unvollständige Angaben, offene Toleranzfragen oder nachträglich geforderte Prüfzeugnisse. Deshalb nennen wir im Angebot immer, was für den genannten Termin vorliegen muss. Grenze: Verbindliche Termine nennen wir im Angebot bezogen auf den Bestelleingang. Eine allgemeine Lieferzeitangabe auf einer Website wäre unseriös.

Ja, und das ist der häufigste Auftragstyp überhaupt: Profil aus der Profildatenbank wählen, auf Länge zuschneiden, Bohrungen, Gewinde und Senkungen einbringen, auf Wunsch eloxieren, und das ab einem Stück. Für ein Angebot brauchen wir die Profilbezeichnung, die Länge, die Stückzahl und eine Zeichnung oder Skizze der Bearbeitung; ohne Bearbeitungsangaben ist nur der Zuschnitt kalkulierbar. Sinnvoll ist außerdem, mehrere Stückzahlstaffeln anzufragen, weil der Stückpreis stark mit der Menge sinkt: Die Einrichtung fällt nur einmal an. Angeben solltest du auch, von welcher Seite die Gewinde eingebracht werden, weil die Wärmeübergangsseite in der Regel unbearbeitet und plan bleiben muss. Grenze: Ein Profil, das nicht in der Datenbank steht, gibt es nicht ab Lager. Dafür braucht es ein eigenes Werkzeug oder eine gefräste Alternative.

Möglich sind Innengewinde für handelsübliche Verschraubungen, angelötete oder eingepresste Stutzen, Flansche und überstehende Rohrenden zum direkten Anschluss eines Schlauchs. Am robustesten ist ein Innengewinde am Plattenkörper, weil dort kein zusätzlicher Übergang entsteht; am günstigsten ist das überstehende Rohrende. Wichtig ist die Druckgrenze der Verschraubung: Sie ist regelmäßig das schwächste Glied. In einem Projekt lag die Belastbarkeit der Fittings bei 16 bar, während das Prüfkriterium der Anlage darüber lag. Deshalb prüfen wir Prüfdruck und Fitting-Datenblatt gemeinsam. Verschraubungen liefern wir mit, wenn du das möchtest, oder du beschaffst sie selbst. Dann nenn uns Typ und Werkstoff, damit wir Gewinde und Materialpaarung darauf abstimmen. Grenze: Für kundenseitig beschaffte Fittings können wir Dichtheit im Betrieb nicht zusichern.

Flüssigkeitsführende Kühler werden vor Auslieferung auf Dichtheit geprüft, in Serienprojekten zu 100 %; üblich sind Druckprüfungen wie 8 bar über eine Minute nach Arbeitsplan, in anspruchsvollen Projekten auch Kriterien bis 40 bar über 30 Sekunden. Das Prüfprotokoll liefern wir mit, auf Anforderung auch mit Bilddokumentation. Prüfmedium ist je nach Anforderung Luft oder Wasser; für höchste Anforderungen gibt es die Heliumleckprüfung. Wichtig für deine Spezifikation: Nenn Betriebsdruck, gewünschten Prüfdruck, Haltezeit und zulässige Leckrate, denn „dicht“ allein ist nicht prüfbar, und ein zu hoch gewählter Prüfdruck kann Verschraubungen oder dünne Wände schädigen. Grenze: Dauerdruckwechselprüfungen über viele Tausend Zyklen führen wir nicht selbst durch.

Für Anwendungen mit Lebensmittelkontakt kommen Edelstahlplatten in Betracht, üblicherweise 1.4404 oder 1.4435 (316L) mit glatter, reinigbarer Oberfläche und ohne Spalten, in denen Produktreste stehen bleiben. Aluminium ist für direkten Lebensmittelkontakt in der Regel nicht geeignet. Der häufigste Fall in der Praxis ist indirekt: Ein Edelstahlbehälter wird von außen gekühlt, und die Kunst besteht darin, den Wärmeübergang zwischen Behälterwand und Kühler herzustellen. Ein Luftspalt von wenigen Millimetern macht die Kühlung praktisch wirkungslos, weshalb Kühlmäntel anliegend gefertigt oder Behälter in ein Wasserbad gestellt werden. Grenze und Ehrlichkeit: Konformitätserklärungen für Lebensmittelkontakt nach den einschlägigen Verordnungen stellen wir nicht aus; wir liefern Werkstoffzeugnisse, die Bewertung für deinen Prozess bleibt bei dir.

Zur Bemusterung liefern wir Maßprotokoll, Werkstoffzeugnis und Dichtheits- beziehungsweise Druckprüfprotokoll; auf Anforderung zusätzlich Oberflächen- und Schichtdickennachweise sowie Fotodokumentation. Für Bahnprojekte kommt in der Regel eine Erstbemusterungsdokumentation hinzu, deren Umfang wir vorab mit dir festlegen, denn „Erstbemusterung“ bedeutet je Kunde etwas anderes, und nachträglich geforderte Nachweise sind der häufigste Grund für Verzug bei der Freigabe. Werkstoffzeugnisse liefern wir in der Regel als Abnahmeprüfzeugnis nach EN 10204 3.1, sofern der Vorlieferant es bereitstellt. Bitte nenn den benötigten Zeugnistyp in der Anfrage, nicht erst bei Lieferung. Grenze: Prüfungen, die wir nicht selbst durchführen (etwa Schwingprüfung oder Brandnachweise), beauftragen wir bei Bedarf extern und weisen die Kosten separat aus.

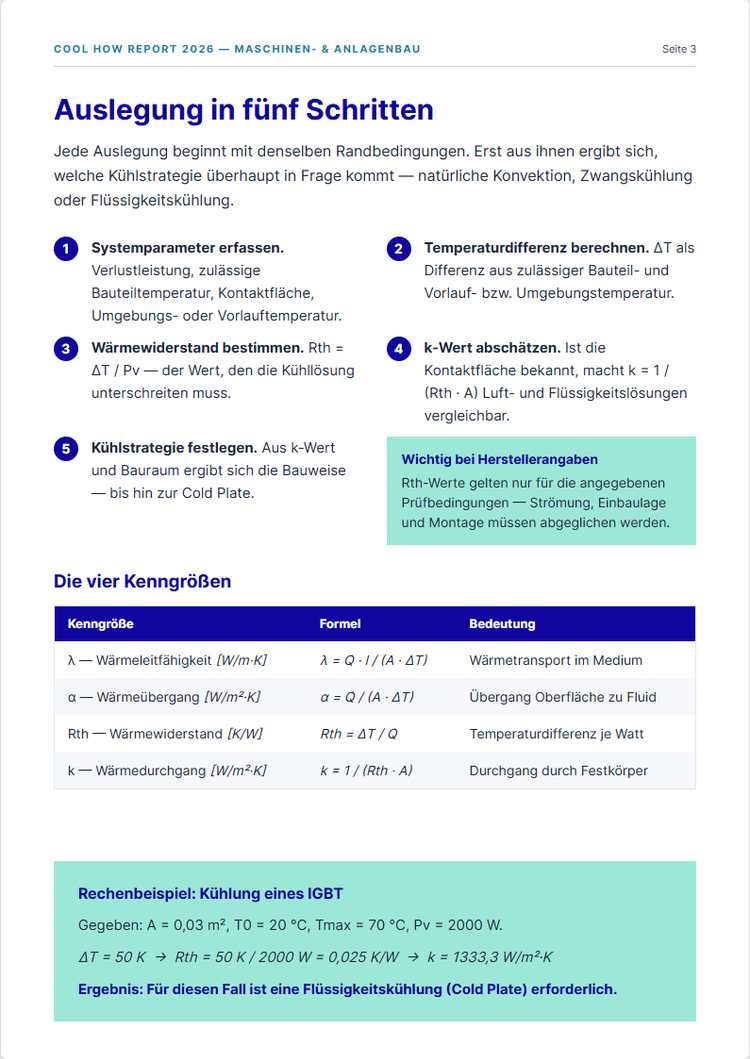

Wir starten mit deinem Lastfall: Verlustleistung, Verteilung über die Fläche, zulässige Bauteiltemperatur, Vorlauftemperatur, Volumenstrom und Bauraum. Daraus ergibt sich das Rth-Budget, das wir in der Thermosimulation gegen Varianten der Kanalführung prüfen, bevor die Konstruktion beginnt.

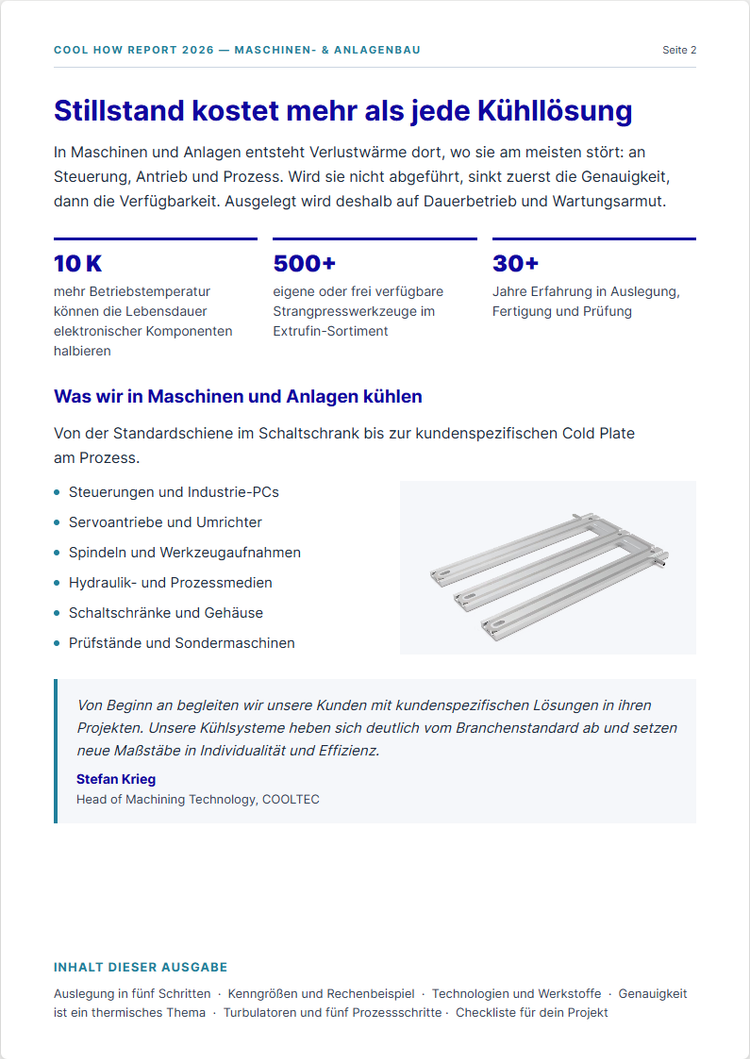

Ja, auch Spindeln, Werkzeugaufnahmen, Gehäuse und tragende Strukturbauteile. In Werkzeugmaschinen ist der thermische Drift der Struktur oft der größere Hebel als die Elektronikkühlung, weil der Gradient die Maßhaltigkeit kostet.

Kupfer, Kupfernickel, Edelstahl und Aluminium. Die Wahl folgt drei Kriterien: Wärmeleitfähigkeit, Medienkompatibilität und mechanische Anforderung. Häufig kombinieren wir: leitfähiges Material an der Wärmequelle, beständiges Material am Medium. Auf Wunsch mit Eloxal oder Pulverbeschichtung, abgestimmt auf Prozessmedien und Reinigungsmittel.

Über die Geometrie: keine Toträume, ausreichende Querschnitte, spülbare Kanalführung. Zusätzlich stimmen wir Werkstoff, Medium und Inhibitor ab, weil Ablagerungen meist aus der Materialpaarung entstehen und nicht aus der Kanalgröße.

Muster in rund 6-8 Wochen Standardlieferzeit, per Express in 2-4 Wochen. Für die Serie fertigen wir hochautomatisiert in Deutschland; kostensensible Standardteile kommen aus unseren Joint Ventures in Asien. Wir liefern von einem Stück bis 100.000 pro Jahr.

Ja, das ist für uns der Normalfall. Wir zeichnen deine Geheimhaltungsvereinbarung oder stellen unsere. Kundenprojekte und Anwendungsdetails geben wir grundsätzlich nicht weiter.
