Zwei Prinzipien, eine Aufgabe: Wärme sicher ableiten
Sowohl Luftkühlung als auch Flüssigkeitskühlung dienen dazu, Verlustwärme zuverlässig von elektronischen Komponenten abzuführen. Die zugrunde liegenden physikalischen Prinzipien unterscheiden sich jedoch deutlich. Bei der Luftkühlung wird Wärme über Wärmeleitung in den Kühlkörper und anschließend über Konvektion an die Umgebungsluft abgegeben, passiv oder aktiv mit Lüftern. Flüssigkeitskühlung transportiert Wärme dagegen direkt über ein Kühlmedium (meist Wasser oder Wasser-Glykol-Gemische) vom Bauteil weg. Aufgrund der deutlich höheren Wärmekapazität lassen sich wesentlich höhere Wärmestromdichten beherrschen.
Welche Kühlung passt zu Ihrer Anwendung?
Drei Fragen, eine erste Einschätzung.
Liegt Ihre Wärmestromdichte über 0,5 W/cm²?
Direktvergleich: Luftkühlung vs. Flüssigkeitskühlung
| Luftkühlung | Flüssigkeitskühlung | |
|---|---|---|
| Wärmeübergang / k-Wert | Begrenzt durch Luft - geringer k-Wert | Sehr hohe Wärmeübertragung - hoher k-Wert |
| Typische Leistungsdichte | Typischerweise bis ca. 0,3-0,5 W/cm² wirtschaftlich sinnvoll | Ab ca. 0,5-1 W/cm² häufig vorteilhaft |
| Bauraumbedarf | Größere Kühlfläche erforderlich | Kompakterer Aufbau möglich |
| Temperaturhomogenität | Lokale Hotspots möglich | Sehr gleichmäßige Temperaturverteilung |
| Geräuschentwicklung | Lüfter können Geräusche erzeugen | Häufig nahezu lautlos |
| Wartungsaufwand | Sehr gering - kein Kreislauf | Kühlkreislauf muss überwacht werden |
| Systemkomplexität | Einfacher Aufbau | Höhere Systemkomplexität |
| Betriebskosten | Gering | Abhängig vom Kühlsystem |
| Typische Anwendungen | Industrie-PCs, Netzteile, Steuerungen | Leistungselektronik, Laser, E-Mobilität |
Warum die Leistungsdichte entscheidend ist
Entscheidend für die Wahl der Kühltechnik ist weniger die absolute Verlustleistung als die Leistungsdichte. Eine Verlustleistung von 100 W kann problemlos luftgekühlt werden, wenn ausreichend Fläche vorhanden ist. Die gleiche Leistung auf sehr kleiner Fläche führt zu hohen Wärmestromdichten und lokalen Hotspots. Gerade moderne Leistungselektronik wird immer kompakter, dadurch steigen die thermischen Anforderungen erheblich.
Besonders kritisch bei:
- IGBT-Modulen und Leistungshalbleitern
- Lasersystemen und Hochleistungs-LEDs
- Kompakten DC/DC-Wandlern
- Batterieelektronik in der E-Mobilität
- Halbleiterfertigung und EUV-Systemen
In solchen Anwendungen ermöglicht Flüssigkeitskühlung deutlich höhere Wärmeübergangskoeffizienten und stabilere Bauteiltemperaturen, auch bei beengten Platzverhältnissen.
Typische Einsatzbereiche im Überblick
| Luftkühlung | Flüssigkeitskühlung |
|---|---|
| Netzteile & Schaltnetzteile | Leistungselektronik & Umrichter |
| Industrie-PCs & Steuerungstechnik | IGBT-Module & Wechselrichter |
| Standard-LEDs | Lasersysteme & Hochleistungs-LEDs |
| Schaltschränke | E-Mobilität & Ladesysteme |
| Verbrauchselektronik | Halbleiterfertigung |
Wann Luftkühlung die richtige Wahl ist
Luftkühlung überzeugt durch Einfachheit, Robustheit und geringe Investitionskosten. Sie ist in vielen industriellen Anwendungen die wirtschaftlich sinnvollste Lösung.
Die Verlustleistung ist moderat
Ausreichend Bauraum für eine vergrößerte Kühlfläche vorhanden
Geringe Systemkomplexität gewünscht
Minimaler Wartungsaufwand wichtig
Lüftergeräusche sind zulässig
Keine extrem hohe Temperaturstabilität erforderlich
Typische Anwendungen:
- Industrie-PCs
- Netzteile
- Standard-Steuerungstechnik
- Schaltschranktechnik
- Klassische LED-Anwendungen

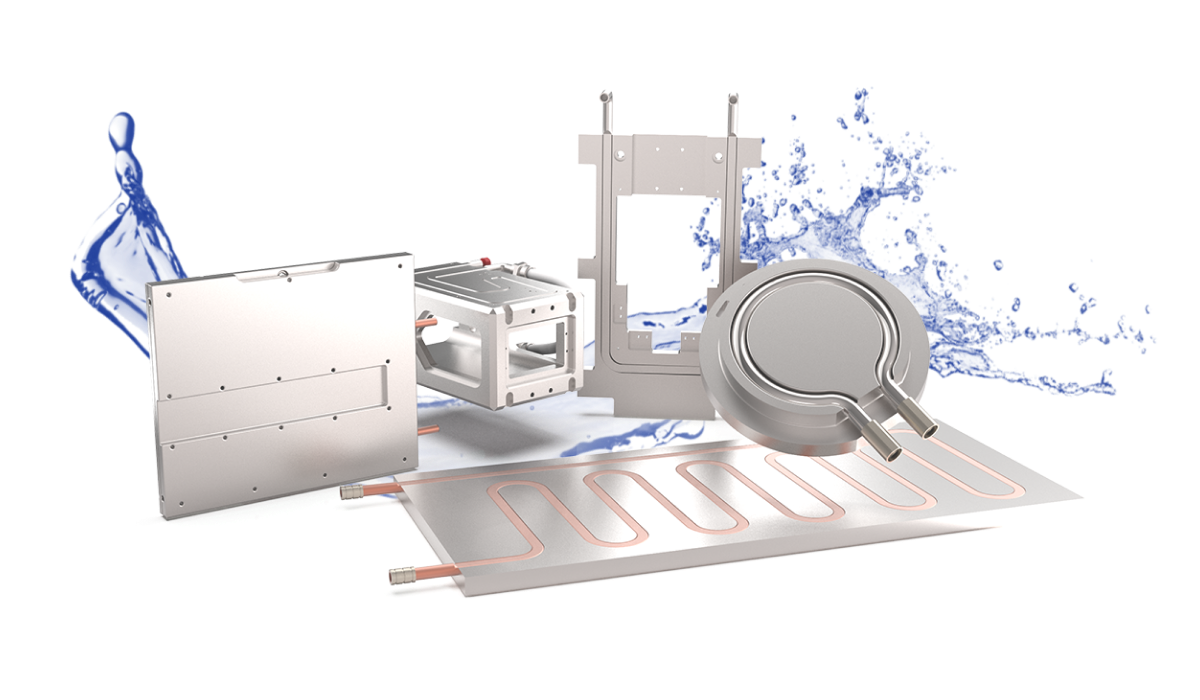

Wann Flüssigkeitskühlung sinnvoll wird
Flüssigkeitskühlung kommt vor allem dann zum Einsatz, wenn Luftkühlung an physikalische oder wirtschaftliche Grenzen stößt.
Hohe Leistungsdichte
Stark begrenzter Bauraum
Niedrige zulässige Bauteiltemperaturen
Hohe Umgebungstemperatur
Anforderungen an geringe Geräuschemission
Sehr homogene Temperaturverteilung erforderlich
Dauerlastbetrieb
Moderne Flüssigkeitskühler ermöglichen:
- Kompaktere Bauformen
- Geringere thermische Widerstände
- Präzisere Temperaturführung
- Stabile Langzeitperformance
- Bessere Skalierbarkeit bei steigender Leistung
Typische Einsatzbereiche:
- Leistungselektronik
- E-Mobilität
- Halbleiterindustrie
- Lasertechnik
- Medizintechnik
- Hochleistungsrechner
Wo Luftkühlung an Grenzen stößt
Begrenzter Wärmeübergang
Luft besitzt eine vergleichsweise geringe Wärmekapazität und Wärmeleitfähigkeit. Dadurch kann nur begrenzt Wärme aufgenommen und transportiert werden.
Große Kühlflächen erforderlich
Mit steigender Verlustleistung müssen Luftkühlkörper größer werden. Das erhöht Gewicht und Bauraumbedarf erheblich.
Hotspots und Temperaturgradienten
Bei hoher Wärmestromdichte entstehen lokale Überhitzungen, die die Lebensdauer elektronischer Komponenten reduzieren können.
Lüfter als zusätzliche Fehlerquelle
Aktive Luftkühlung benötigt Lüfter. Diese erzeugen Geräusche, benötigen Energie und stellen zusätzliche Verschleißkomponenten dar.
Wann hybride Lösungen sinnvoll sind
Nicht jedes System muss sich auf eine Kühltechnik festlegen. In der Praxis kombinieren viele industrielle Anwendungen beide Prinzipien:
- Heat Pipes leiten Wärme passiv aus der Quelle zu einem entfernten Kühler
- Assisted Airflow ergänzt passive Kühlkörper durch gezielte Luftströmung
- Cold Plates mit Luftkonvektion kühlen Nebenkomponenten separat
- Partielle Flüssigkeitskühlung schützt kritische Hochleistungsbauteile gezielt
Eine hybride Strategie kann Kosten optimieren und gleichzeitig thermische Anforderungen zuverlässig erfüllen.
Welche Rolle Thermosimulation spielt
Ob Luftkühlung oder Flüssigkeitskühlung sinnvoll ist, lässt sich oft nicht allein durch einfache Abschätzungen beurteilen. Entscheidend sind unter anderem:
- Kontaktwiderstände
- Materialwahl
- Geometrie
- Strömungsverhältnisse
- Umgebungstemperatur
- Druckverlust
- Temperaturhomogenität
- Reale Lastprofile
Mit CFD- und Thermosimulationen lassen sich:
- Hotspots früh erkennen
- Temperaturverteilungen analysieren
- Druckverluste optimieren
- Kühlstrukturen vergleichen
- Entwicklungszeiten reduzieren
Unsicher, welche Kühlleistung erforderlich ist?
Der Wärmewiderstandsrechner hilft dabei abzuschätzen, welche thermischen Anforderungen Ihre Anwendung stellt und welche Kühllösung passt.
Häufige Fragen
Flüssigkeitskühlung erreicht deutlich höhere Wärmeübergangskoeffizienten und eignet sich besser für hohe Leistungsdichten oder kompakte Systeme. Luftkühlung ist dagegen einfacher, kostengünstiger und ausreichend für moderate thermische Anforderungen.
Das hängt von Leistungsdichte, Bauraum, Umgebungstemperatur und Temperaturanforderungen ab. Als Orientierung: Häufig wird Flüssigkeitskühlung ab etwa 0,5-1 W/cm² interessant. Je nach Randbedingungen kann dieser Wert früher oder später erreicht werden.
Der Wartungsaufwand hängt vom Kühlsystem ab. Geschlossene industrielle Kühlsysteme sind häufig sehr robust, benötigen jedoch regelmäßige Kontrolle des Kühlmediums und des Kreislaufs.
Die Anschaffungskosten sind meist geringer. Bei hohen Leistungen kann Flüssigkeitskühlung jedoch wirtschaftlicher werden, da kompaktere Bauformen und stabilere Temperaturen möglich sind.
Ja. Viele industrielle Systeme nutzen hybride Konzepte, etwa Flüssigkeitskühlung für Hotspots und Luftkühlung für Nebenkomponenten. Das ermöglicht eine gute Balance aus Leistung, Kosten und Systemkomplexität.
