Cold Plate auswählen: Welche Bauweise passt zur Anwendung?
Monopress, Multipress, Interpress, Structureflow oder Embeddedflow: Alle fünf Bauweisen kühlen zuverlässig, aber unter anderen Randbedingungen. Welche passt, hängt von Wärmestromdichte, Bauraum, Medienkompatibilität und Funktionsanforderungen ab.
Diese Faktoren bestimmen die Wahl der Bauweise
- 1
Wärmestromdichte
Hohe Verlustleistung auf kleiner Fläche erfordert einen Kühler mit hohem k-Wert. Structureflow und Interpress eignen sich für sehr hohe Leistungsdichten; Monopress und Multipress für mittlere bis hohe Verlustleistungen.
- 2
Kühlmittelpfad und Kühlseiten
Einseitige Kühlung? Monopress. Kühlung von mehreren Seiten eines Bauteils? Multipress. Gleichmäßige beidseitige Kühlung durch innenliegendes Rohr? Interpress. Maximale Innenstruktur? Structureflow.
- 3
Baugröße, Gewicht und Form
Aluminium-Flachkühler sind leicht und kompakt. Embeddedflow kombiniert Kühlung und Gehäusestruktur in einem Bauteil, sinnvoll wenn das Kühlsystem gleichzeitig strukturelle oder schützende Funktionen übernehmen soll.
- 4
Medieneigenschaften
Bei aggressiven Medien, Reinwasser oder extremen Temperaturen bieten Edelstahl- oder Kupferrohre Vorteile gegenüber Aluminium. Die Werkstoffwahl hängt auch vom Kühlmedium und der Systemumgebung ab.
- 5
Funktionsintegration
Embeddedflow vereint Kühlplatte und Gehäuse in einer Baugruppe. Geeignet für Anwendungen, bei denen das Kühlsystem gleichzeitig als Träger oder Schutzgehäuse dienen soll.
Cold-Plate-Bauweisen im Überblick
| Bauweise | Besonders geeignet für | |
|---|---|---|

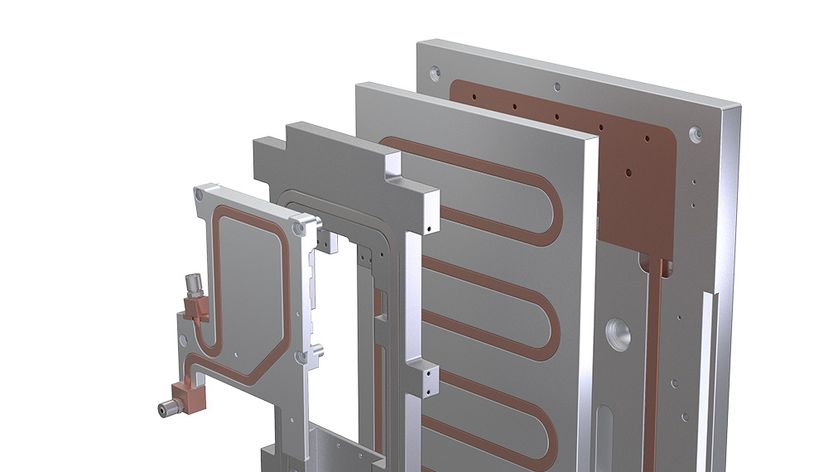

| Monopress | Eingepresste Rohre - einseitig | Hohe Verlustleistungen, breite Medienwahl, Standardanwendungen |
| Multipress | Eingepresste Rohre - mehrseitig | Bauteile, die von mehreren Seiten gekühlt werden müssen |

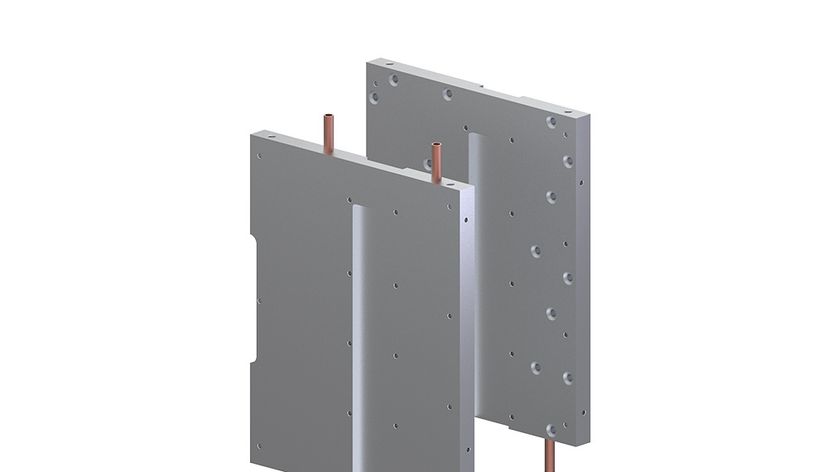

| Interpress | Innenliegendes Rohr - gleichmäßig beidseitig | Gleichmäßige Temperaturverteilung auf beiden Seiten der Grundplatte |

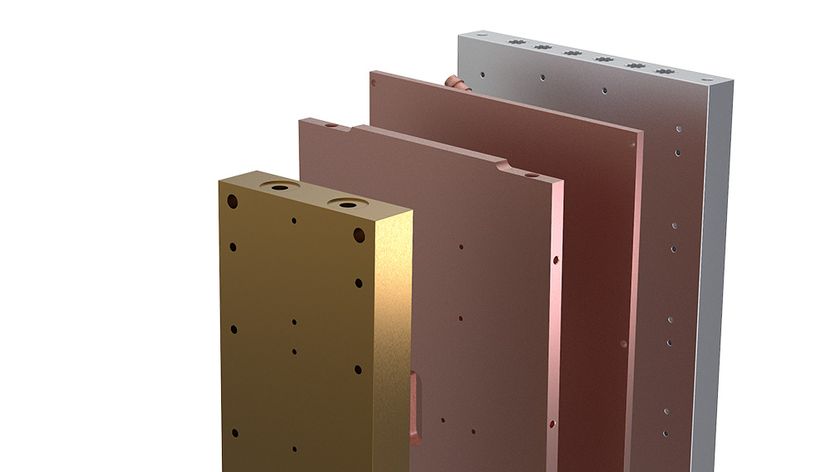

| Structureflow | Innenstrukturierte Kanäle / Pins | Maximale Leistungsdichte, Hotspot-Kühlung, höchster k-Wert |

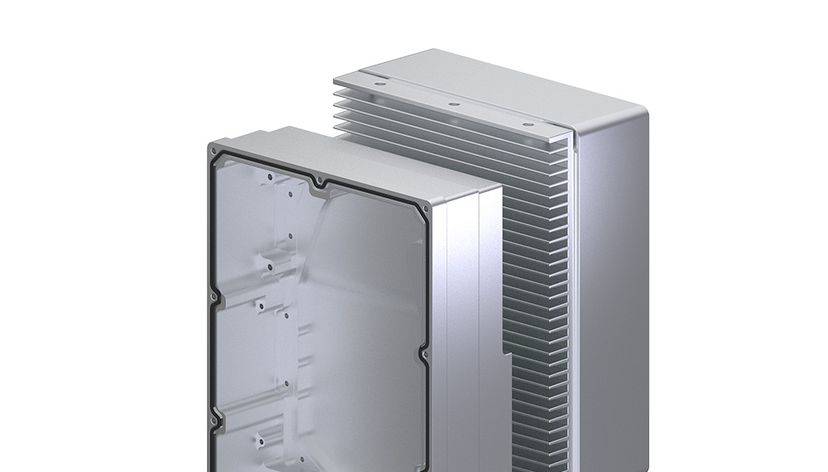

| Embeddedflow | Gehäuse mit integriertem Kühlkreislauf | Multifunktionale Baugruppen mit Kühlung + Gehäusefunktion |
Häufige Fragen
Monopress nutzt einseitig eingepresste Rohre: Ein oder mehrere Rohre werden von einer Seite in den Grundkörper eingebracht. Multipress erweitert dieses Prinzip auf mindestens zwei Seiten, sodass Bauteile mehrseitig angebunden und gleichmäßig gekühlt werden können. Das macht es besonders geeignet für geometrisch komplexe Baugruppen.
Structureflow ist die bessere Wahl, wenn maximale Kühlleistung auf kleiner Fläche gefordert ist (z.B. Hotspot-Kühlung bei IGBTs oder Lasertreibern). Interpress ist vorzuziehen, wenn eine gleichmäßige Temperaturverteilung über beide Seiten der Grundplatte wichtiger ist als der absolute k-Wert.
Die Werkstoffwahl bestimmt die Medienkompatibilität. Aluminium-Kühler eignen sich für Wasser-Glykol-Gemische und viele industrielle Kühlflüssigkeiten. Für aggressive Medien oder Reinwasser werden Edelstahlrohre oder spezielle Beschichtungen eingesetzt. COOLTEC berät Sie bei der mediengerechten Werkstoffauswahl.
COOLTEC fertigt Anschlüsse nach Kundenanforderung: Einpress-, Lötanschlüsse, Verschraubungen (NPT, G-Gewinde), Schnellkupplungen oder individuelle Geometrien. Die Anschlussposition und -art wird im Rahmen der individuellen Auslegung definiert.
Jetzt die passende Cold Plate finden
Schildern Sie uns Ihre Anforderungen. Wir empfehlen die passende Bauweise und legen gemeinsam mit Ihnen aus.
