Taktfeste Kühlung für den 24/7 Dauerbetrieb

Ja. Wasserkühler für Servoregler und Umrichter sind ein wiederkehrender Fall bei uns, häufig als Nachrüstung, wenn ein luftgekühlter Regler in einem geschlossenen Schaltschrank an seine Grenze kommt. Anfragen kommen regelmäßig für Regler-Baureihen namhafter Hersteller, teils auf Empfehlung des Antriebsherstellers selbst. Was wir dafür brauchen, ist nicht der Reglertyp allein, sondern die Verlustleistung, die Lage und Größe der Kühlfläche am Gerät und das Bohrbild. Der Grund: Dieselbe Baureihe wird in unterschiedlichen Leistungsklassen verbaut, und die Kühlplatte muss zum konkreten Gerät passen, nicht zum Namen. Grenze: Ein Katalogteil „Kühlplatte für Regler X“ haben wir nicht. Wir fertigen sie passend, was bei Einzelstücken den Preis prägt, aber jede Gerätevariante abdeckt.

Ja. Kühlplatten im 19-Zoll-Raster sind ein wiederkehrender Fall im Prüfstandsbau, typischerweise als Platte, auf die Prüflinge oder Leistungsbaugruppen montiert werden. Reale Anfragen liegen etwa bei 430 × 800 mm mit bis zu 2.500 W je Platte bei 15 °C Vorlauftemperatur und einer Plattentemperatur, die 75 °C nicht überschreiten darf. Das ist eine gut lösbare Aufgabe, weil die Wärme verteilt anfällt und die Vorlauftemperatur niedrig ist. Wichtig ist die Montageseite: Wenn wechselnde Prüflinge aufgeschraubt werden, braucht die Platte ein Lochraster oder Gewindebild statt einzelner Bohrungen, und die Fläche muss plan bleiben. Grenze: Bei häufigem Umbau ist eine Platte mit Gewindeeinsätzen langlebiger als direkt eingeschnittene Gewinde in Aluminium, denn Gewinde in weichem Material verschleißen bei wiederholter Montage.

Eine Kühlplatte führt die Wärme dorthin ab, wo das Kühlmittel sie hinträgt. Die Grenze setzt daher nicht die Platte, sondern der Kreislauf: Volumenstrom, Vorlauftemperatur und die Leistung des Rückkühlers. Zur Einordnung aus realen Projekten: Auslegungen von wenigen Hundert Watt bis über 10 kW je Platte sind Alltag, in einem Fall mit zwei IGBT-Modulen auf einer gemeinsamen Platte. Entscheidend ist die Wärmestromdichte an der Quelle, nicht die Gesamtleistung: 2 kW auf 300 cm² sind unkritisch, 2 kW auf 30 cm² verlangen eine innenstrukturierte Platte mit Kanal direkt unter der Quelle. Grenze und häufiges Missverständnis: Eine Kühlplatte kühlt nicht unter die Temperatur des Kühlmediums. Wer Bauteiltemperaturen unter Raumtemperatur braucht, braucht ein Kälteaggregat, keine Kühlplatte.

Die Anschraubfläche wird planbearbeitet, und die erreichte Ebenheit messen und protokollieren wir auf Anforderung. Ebenheitsmessberichte und Protokolle zu Lochabständen liefern wir regelmäßig an Serienkunden. Warum das mehr ist als Formalität: Bei einem Leistungsmodul entscheidet die Ebenheit unmittelbar über den Übergangswiderstand, und ein Zehntelmillimeter Welligkeit lässt sich mit keiner Wärmeleitpaste kompensieren. Gib in der Zeichnung an, über welche Fläche die Ebenheit gilt: über die gesamte Platte oder nur über die Modulaufstandsfläche. Das ist bei großen Platten ein erheblicher Unterschied in Aufwand und Preis. Grenze: Sehr enge Ebenheit über große Längen erfordert Nachbearbeitung nach dem Fügen und teilweise Spannungsarmglühen; das verlängert die Durchlaufzeit und sollte früh eingeplant werden.

Ja. Die Integration in bestehende Bauteile ist einer unserer häufigsten Anwendungsfälle: Kühlkanäle direkt in einen Drosselkasten, in ein Fertigungswerkzeug oder in ein Magnetsystem einbringen, statt einen separaten Kühler anzubauen. Der Vorteil betrifft den Bauraum und vor allem den Wärmepfad: Jede Trennstelle zwischen Bauteil und Kühler kostet Temperatur, und eine integrierte Lösung hat diese Trennstelle nicht. Voraussetzung ist, dass genug Wandstärke für die Kanalführung vorhanden ist und dass sich das Bauteil nach dem Fügen noch bearbeiten lässt. Was wir dafür brauchen: das bestehende Bauteil als STEP-Modell und die Angabe, welche Flächen gekühlt werden sollen. Grenze: In Bauteile aus Guss oder mit unbekanntem Werkstoff können wir nicht ohne Materialprüfung einpressen oder schweißen. Dann ist eine angeschraubte Platte der sichere Weg.

Reproduzierbarkeit ist bei Prüf- und Messtechnik oft wichtiger als der Absolutwert: Alle Platten müssen sich gleich verhalten, damit Messergebnisse vergleichbar bleiben. Für Serien halten wir deshalb Fertigungsparameter fest und prüfen die kritischen Merkmale (Ebenheit, Kanalgeometrie, Dichtheit) nach festgelegtem Prüfplan; Messberichte liefern wir mit. Was Streuung erzeugt, ist selten die Bearbeitung, sondern das Vormaterial: Unterschiedliche Chargen und besonders unterschiedliche Materialformen wie Guss und Walzmaterial verhalten sich beim Fügen anders. Bei reproduzierbarkeitskritischen Serien binden wir daher die Materialform fest und dokumentieren die Charge. Grenze: Wenn du eine Streuungsangabe für den Wärmewiderstand brauchst, muss sie messtechnisch ermittelt werden. Aus einer Simulation lässt sich keine Serienstreuung ableiten.

Der Druckverlust wird nicht von der Platte allein bestimmt, sondern überwiegend von Bögen, Übergängen und Anschlüssen: In einem Kundenprojekt ließ sich der Druckverlust allein durch Weglassen der Drehgelenke am Anschluss deutlich senken. Das ist die wichtigste praktische Erkenntnis: Wer Druckverlust senken will, beginnt bei der Anschlussführung, nicht bei der Kanalstruktur. Für Auslegungen geben wir berechnete Kennlinien an; die Messung am realen Aufbau ist genauer, weil deine Adapter und Schläuche mitwirken. Viele Kunden messen Druckverlust über Volumenstrom selbst und charakterisieren dabei ihre Adapter mit. Das ist ein sinnvoller Weg. Grenze: Druckverlust und Wärmewiderstand stehen gegeneinander; eine Platte mit sehr niedrigem Druckverlust kühlt bei gleicher Geometrie schlechter.

Ja, mehrere Verbraucher an einem Kreis sind üblich. Die Frage ist nur, ob sie in Reihe oder parallel liegen. In Reihe erwärmt jeder Verbraucher das Medium für den nächsten, sodass der letzte in der Kette die schlechtesten Bedingungen hat; parallel bekommt jeder Verbraucher kaltes Medium, aber die Aufteilung des Volumenstroms muss über die Kanalquerschnitte gesteuert werden, sonst nimmt die Strömung den Weg des geringsten Widerstands. Bei Aufbauten mit unterschiedlich heißen Verbrauchern, etwa Antriebsreglern und Bremswiderständen, legen wir die Reihenfolge bewusst fest: Das temperaturempfindlichste Bauteil kommt zuerst. Grenze: Bei stark unterschiedlichen Verlustleistungen an einem Kreis ist eine hydraulische Auslegung des Gesamtsystems nötig; die einzelne Platte allein zu optimieren führt dann in die Irre.

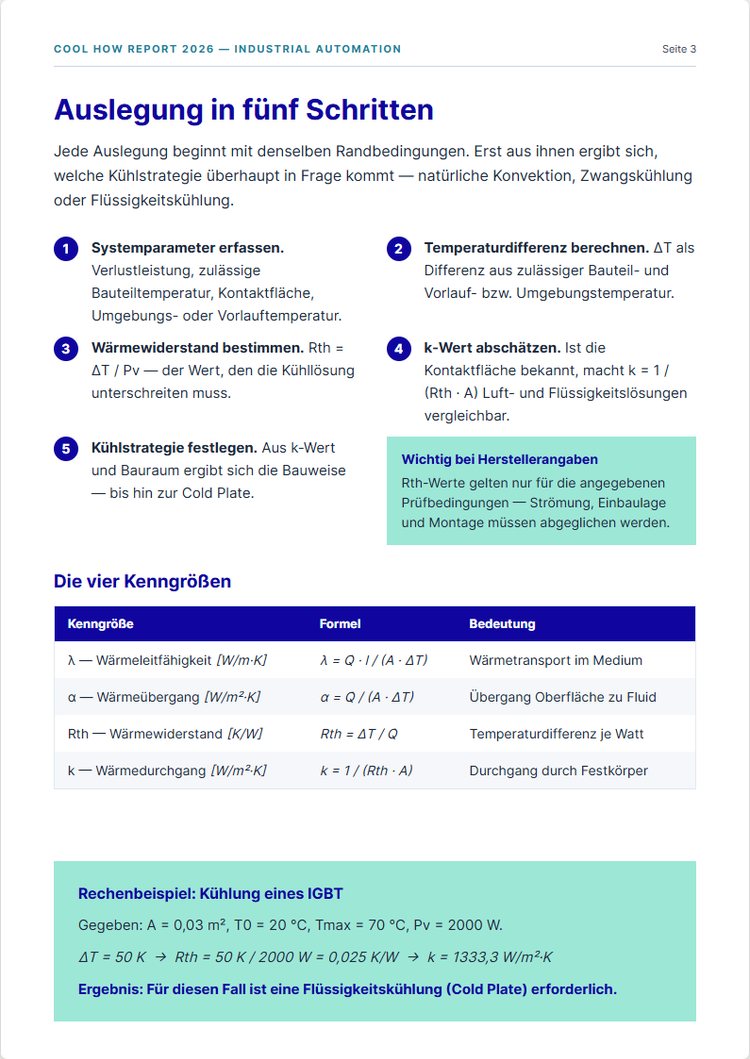

Wir starten mit deinem Lastfall: Verlustleistung, Verteilung über die Fläche, zulässige Bauteiltemperatur, Vorlauftemperatur, Volumenstrom und Bauraum. Daraus ergibt sich das Rth-Budget, das wir in der Thermosimulation gegen Varianten der Kanalführung prüfen, bevor die Konstruktion beginnt.

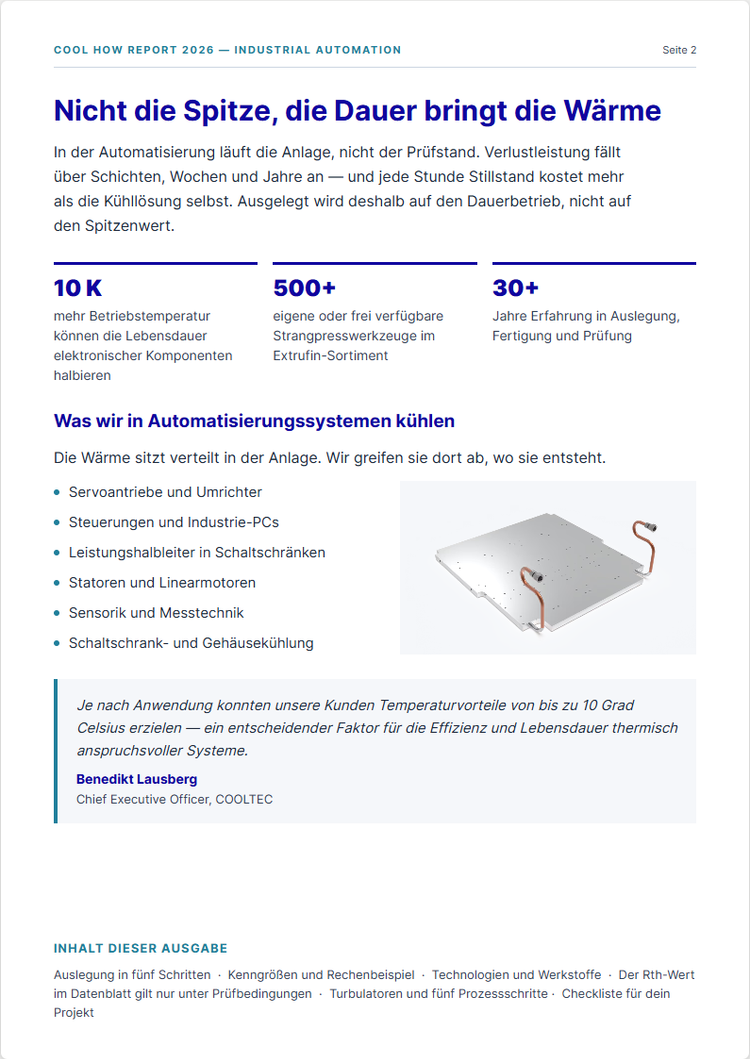

Wir rechnen mit dem Lastprofil über die Schicht, nicht mit dem Datenblattmaximum, und planen Reserve für Verschmutzung und Alterung des Kreislaufs ein. Ein Kühlkörper, der neu genau passt, ist nach zwei Jahren zu klein.

Wir verarbeiten Kupfer, Kupfernickel, Edelstahl und Aluminium. Die Wahl folgt drei Kriterien: Wärmeleitfähigkeit, Medienkompatibilität und mechanische Anforderung. Häufig kombinieren wir: leitfähiges Material an der Wärmequelle, beständiges Material am Medium.

Standard ist die Druckprüfung jedes Bauteils; für anspruchsvolle Anwendungen prüfen wir zusätzlich mit Helium-Lecktest und dokumentieren die Leckrate pro Teil. Die Zielleckrate legen wir vor der Konstruktion fest.

Wir fertigen vom 30 mm kurzen Mikrokanalkühler bis zur 3 m (30.000 mm) langen Kühlplatte und bis zum komplett gekühlten Präzisionsgroßbauteil. Was geht, entscheidet nicht die Größe allein, sondern Werkstoff, Bauweise und Toleranz. Nenn uns deine Abmessungen, wir sagen dir, in welcher Bauweise wir sie fertigen.

Ja: Statoren, Spindeln, Gehäuse und Strukturbauteile. In Werkzeugmaschinen ist der thermische Drift der Struktur oft der größere Hebel als die Elektronikkühlung.

Über die Geometrie: keine Toträume, ausreichende Querschnitte, spülbare Kanalführung. Zusätzlich stimmen wir Werkstoff und Medium ab, weil Ablagerungen meist aus der Werkstoffpaarung entstehen.

Muster in rund 6-8 Wochen Standardlieferzeit, per Express in 2-4 Wochen. Für die Serie fertigen wir hochautomatisiert in Deutschland; kostensensible Standardteile kommen aus unseren Joint Ventures in Asien.

Ja, das ist für uns der Normalfall. Wir zeichnen deine Geheimhaltungsvereinbarung oder stellen unsere. Kundenprojekte und Anwendungsdetails geben wir grundsätzlich nicht weiter.
