Thermische Stabilität für höchste Auflösungen und extreme Prozessfenster

Bei Laserdioden und High-Power-LEDs steckt die Schwierigkeit nicht in der Gesamtleistung, sondern in der Wärmestromdichte: einige Hundert Watt auf wenige Quadratzentimeter. Rohrbasierte Kühler stoßen hier an ihre Grenze, weil der Weg von der Quelle zum Medium zu lang ist. Die Lösung ist eine innenstrukturierte Platte, deren Kanal unmittelbar unter der Quelle liegt, teilweise mit eingebettetem Kupfer-Heatspreader zur Aufweitung des Wärmestroms. Ebenso wichtig wie die Kühlleistung ist die Temperaturhomogenität über die Emitterfläche, weil ungleiche Temperatur die Wellenlänge verschiebt. Wir legen solche Platten per Simulation aus und weisen Temperaturverteilung statt nur Maximalwerte nach. Grenze: Für Mikrokanal-Kühler mit Kanalbreiten unter etwa einem halben Millimeter sind spezialisierte Hersteller besser aufgestellt. Wir arbeiten oberhalb dieses Bereichs.

Gewicht wird bei wassergekühlten Kühlern von zwei Dingen bestimmt: der Wandstärke, die Druck und Bearbeitung zulassen, und der Materialmenge, die für die Wärmespreizung nötig ist. Aluminium ist gegenüber Kupfer klar im Vorteil. Für die gleiche Wärmeleitfähigkeit braucht es deutlich weniger Gewicht, weshalb wir bei Leichtbauanforderungen Aluminiumkörper mit Kupferrohr oder lokalen Kupfereinlagen kombinieren. Anfragen mit Zielgewichten im Bereich von zwei Kilogramm bei einigen Hundert Watt Verlustleistung sind machbar, wenn die Struktur konsequent auf Gewicht ausgelegt wird. Grenze: Gewicht und Druckfestigkeit stehen gegeneinander. Eine sehr leichte Platte hat dünne Wände und damit einen niedrigeren zulässigen Betriebsdruck. Beides zugleich zu maximieren, funktioniert nicht; wir brauchen von dir die Priorität.

Für Vakuum- und optiknahe Anwendungen konstruieren wir vakuumgerecht: keine eingeschlossenen Volumina, durchgehende statt Sacklochbohrungen, Entlastungsnuten an Fügeflächen und Fügeverfahren ohne Hohlräume. Jedes eingeschlossene Luftvolumen gast über Stunden aus und macht das Erreichen des Zieldrucks unmöglich. Bei optischen Aufbauten kommt hinzu, dass die Platte thermisch stabil sein muss, weil Verformung im Mikrometerbereich schon Abbildungsfehler erzeugt. Dann legen wir auf Symmetrie und gleichmäßige Temperaturverteilung aus statt auf minimalen Wärmewiderstand. Grenze: Restgasanalyse, Ausbackprozeduren und Reinraum-Endmontage gehören nicht zu unserem Leistungsumfang. Wir liefern das vakuumgerecht konstruierte und gefertigte Bauteil und stimmen die Nachweise mit deinem Labor ab.

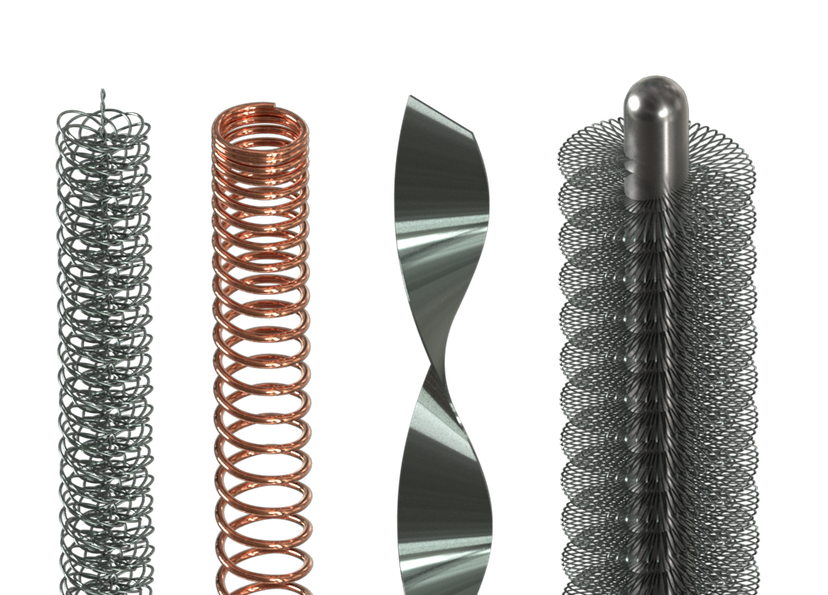

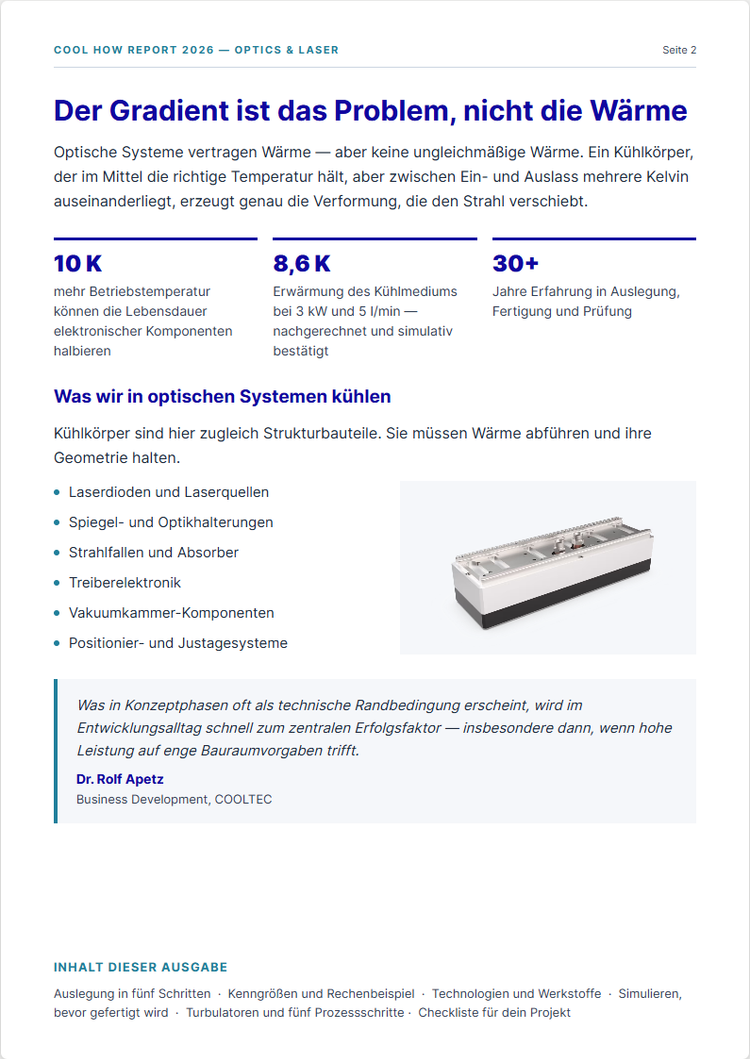

Die Temperaturkonstanz an der Baugruppe wird von der Regelung des Thermostaten bestimmt; der Kühler entscheidet, wie stark eine Schwankung im Vorlauf durchschlägt und wie gleichmäßig die Fläche ist. Konstruktive Hebel sind eine hohe Wärmekapazität zur Dämpfung, symmetrische Kanalführung gegen Temperaturgradienten und die bewusste Wahl eines höheren Volumenstroms, weil eine kleine Temperaturspreizung zwischen Ein- und Austritt die Fläche homogener macht. Wir weisen in der Simulation Gradienten aus, nicht nur Maximaltemperaturen. Bei optischen Anwendungen ist der Gradient das Problem, nicht das Niveau. Grenze: Für Stabilität im Bereich weniger Millikelvin ist der Kühler nicht das bestimmende Element; das ist eine Frage von Regelung, Isolation der Zuleitungen und Umgebungsstabilität.

Nein. Eine Kühlplatte kann ein Bauteil nicht unter die Temperatur des durchströmenden Mediums bringen. Sie ist ein Wärmeübertrager, keine Kältemaschine: Sie transportiert Wärme zum Medium, und das Medium bestimmt die erreichbare Untergrenze. Wer eine Bauteiltemperatur unter Raumtemperatur braucht, benötigt zusätzlich ein Kälteaggregat, einen Kryostaten oder ein Peltier-Element; die Kühlplatte ist dann der Wärmeübertrager an dessen Kaltseite. Diese Frage kommt regelmäßig, weil in Laboranwendungen Zieltemperaturen deutlich unter der Umgebung gefordert sind. Praktischer Rat: Nenn in der Anfrage die Zieltemperatur des Bauteils und die verfügbare Medientemperatur. Die Differenz zeigt sofort, ob eine Platte genügt oder ob Kältetechnik dazugehört.

Ja. Universitäten, Großforschungseinrichtungen und Start-ups gehören zu unseren regelmäßigen Auftraggebern, häufig mit Einzelstücken oder Kleinserien für Versuchsaufbauten. Praktisch heißt das: Wir arbeiten auch dann, wenn die Spezifikation zu Beginn unvollständig ist, und schlagen auf Basis von Verlustleistung und Bauraum eine Variante vor, statt eine vollständige Anforderungsliste zu verlangen. Was hilft, ist eine Skizze mit Maßen, die Verlustleistung je Wärmequelle und die verfügbare Medientemperatur. Mehr braucht ein erster belastbarer Vorschlag nicht. Grenze: Bei Einzelstücken ist der Stückpreis nicht mit einer Serienkalkulation vergleichbar, weil Rüsten und Programmieren den Aufwand dominieren. Wer ein Budget im Katalogpreisbereich erwartet, wird von einem Einzelstück-Angebot überrascht. Deshalb sagen wir es vorher.

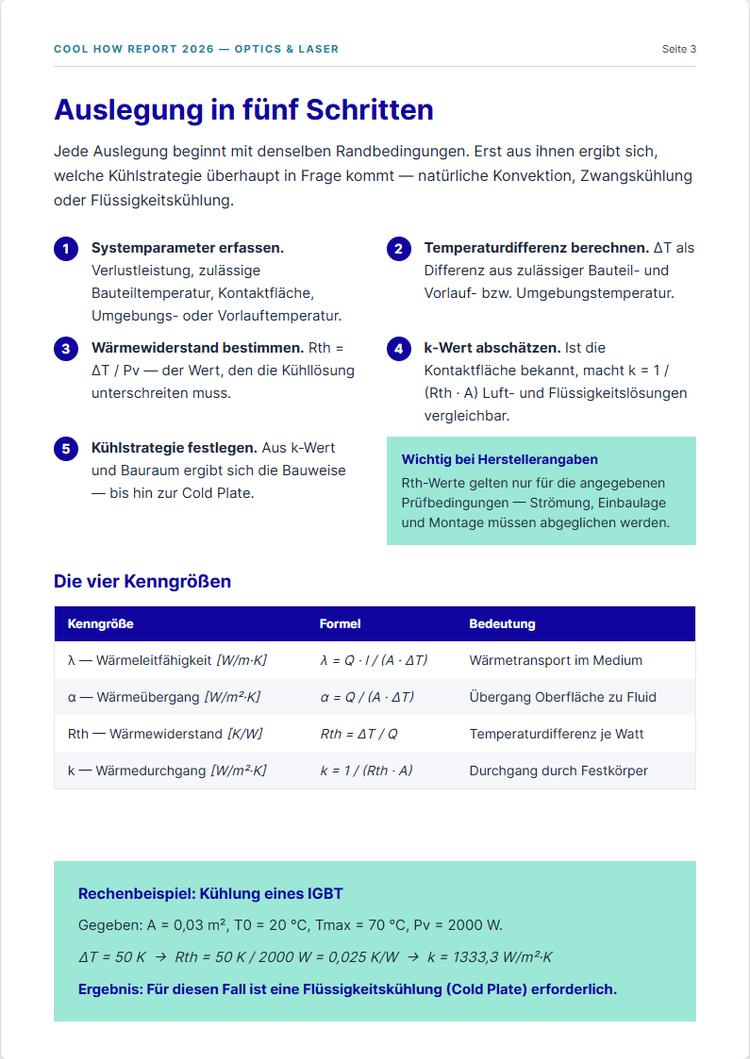

Wir starten mit deinem Lastfall: Verlustleistung, Verteilung über die Fläche, zulässige Bauteiltemperatur, Vorlauftemperatur, Volumenstrom und Bauraum. Daraus ergibt sich das Rth-Budget, das wir in der Thermosimulation gegen Varianten der Kanalführung prüfen, bevor die Konstruktion beginnt.

Das hängt an Kanalführung, Werkstoff und Volumenstrom. Wir optimieren in der Simulation auf Gleichmäßigkeit statt auf Maximaltemperatur und zeigen dir die erreichbare Spreizung über das Bauteil.

Wir verarbeiten Kupfer, Kupfernickel, Edelstahl und Aluminium. Die Wahl folgt drei Kriterien: Wärmeleitfähigkeit, Medienkompatibilität und mechanische Anforderung. Häufig kombinieren wir beides: leitfähiges Material an der Wärmequelle, beständiges Material am Medium.

Standard ist die Druckprüfung jedes Bauteils; für anspruchsvolle Anwendungen prüfen wir zusätzlich mit Helium-Lecktest und dokumentieren die Leckrate pro Teil. Die Zielleckrate legen wir vor der Konstruktion fest.

Wir fertigen vom 30 mm kurzen Mikrokanalkühler bis zur 3 m (30.000 mm) langen Kühlplatte und bis hin zum komplett gekühlten Präzisionsgroßbauteil. Über die Machbarkeit entscheidet nicht die Größe allein, sondern Werkstoff, Bauweise und Toleranz. Nenn uns deine Abmessungen, wir sagen dir, in welcher Bauweise wir sie fertigen.

Ja. Fügeverfahren bringen Wärme ins Bauteil und damit Verzug. Wir planen deshalb Nachbearbeitungsschritte nach dem Fügen ein, damit Form- und Lagetoleranzen am fertigen Teil erreicht werden und nicht am Rohteil.

Ja. Wir wählen ausgasarme Werkstoffe, vermeiden eingeschlossene Volumina und arbeiten mit dokumentierten Reinigungsprozessen und reinraumgerechter Verpackung.

Muster in rund 6-8 Wochen Standardlieferzeit, per Express in 2-4 Wochen. Für die Serie fertigen wir hochautomatisiert in Deutschland; kostensensible Standardteile kommen aus unseren Joint Ventures in Asien.

Ja, das ist für uns der Normalfall. Wir zeichnen deine Geheimhaltungsvereinbarung oder stellen unsere. Kundenprojekte und Anwendungsdetails geben wir grundsätzlich nicht weiter.
