Un refroidissement de précision qui rend les nanomètres possibles

L’eau déionisée est un standard dans la fabrication de semi-conducteurs, mais elle attaque l’aluminium : les ions lui manquent, c’est pourquoi elle les extrait du matériau et la couche d’oxyde protectrice ne reste pas stable. Il en résulte de la corrosion par piqûres et un relargage de particules dans le circuit. Les deux sont inacceptables dans une fab. Pour les circuits à eau DI, nous travaillons donc avec de l’acier inoxydable, du cuivre à surface interne adaptée ou avec des plaques d’aluminium dans lesquelles des tubes en cuivre ou en acier inoxydable sont emmanchés à force, de sorte que le fluide ne touche que le matériau du tube. Cette séparation entre la structure porteuse et la surface en contact avec le fluide est l’avantage de la technique d’emmanchement dans cet environnement. Limite : le cuivre non plus n’est pas admis partout. Dans les zones où la contamination au cuivre est interdite, la surface en contact avec le fluide doit être en acier inoxydable.

La compatibilité vide n’est pas une propriété du refroidisseur seul, mais une question de conception, de surface et de nettoyage. Les volumes emprisonnés sont critiques : trous borgnes, zones d’assemblage en recouvrement et filetages retiennent de l’air résiduel et de l’humidité qui dégazent pendant des heures sous vide. Sur le plan de la conception, nous résolvons cela par des perçages débouchants, des rainures de décharge et des procédés d’assemblage sans cavités. Pour les environnements à faible taux de particules s’ajoute le post-traitement : rugosité de surface définie, arêtes sans bavures et un nettoyage final documenté, conditionné sous film salle blanche. Ce dont nous avons besoin pour cela, c’est l’indication de l’environnement cible : classe de vide, classe de salle blanche, taux de dégazage admissible. Limite et honnêteté : nous ne fournissons pas nous-mêmes d’essai de dégazage selon spécification (p. ex. analyse des gaz résiduels) ni de montage final en salle blanche ; nous concevons et fabriquons de manière adaptée au vide et coordonnons la preuve avec ton laboratoire d’essai.

La stabilité de température atteignable sur la face du composant dépend presque entièrement du thermostat et de la régulation, pas du refroidisseur. Le refroidisseur détermine en revanche avec quelle amplitude une fluctuation à l’entrée parvient jusqu’au composant. Deux leviers de conception sont décisifs : une capacité thermique élevée de la plaque amortit les fluctuations rapides, et un tracé de canaux homogène empêche que différentes zones de la plaque ne s’échauffent différemment. Pour les applications critiques en stabilité, nous dimensionnons donc les canaux non pas sur une perte de charge minimale, mais sur une répartition de température homogène, et nous en apportons la preuve par simulation. Limite : si ta spécification exige une stabilité de l’ordre de quelques centièmes de kelvin, c’est une affaire de régulation et de thermostat. Nous livrons la plaque qui ne la dégrade pas, mais pas la qualité de régulation.

Un accord de confidentialité avant le premier échange technique est la norme dans le secteur des semi-conducteurs et une routine pour nous. Concrètement, cela se passe ainsi : tu envoies ton modèle de NDA à ton interlocuteur commercial, nous l’examinons et revenons vers toi avec un accord ou des remarques ; ce n’est qu’ensuite que nous échangeons géométries, données de performance et résultats de simulation. Si tu n’as pas de modèle propre, nous en mettons un à disposition. Merci d’indiquer directement dans la demande à quelle adresse l’accord doit être envoyé. Le retard le plus fréquent vient de ce que la NDA atterrit dans la boîte de réception générale et que l’ingénieur en charge n’en est pas informé. Limite : nous n’utilisons pas pour d’autres clients les plans et les résultats de dimensionnement issus de ton projet ; inversement, nous ne pouvons pas montrer en référence des conceptions existantes d’autres clients.

L’aluminium et la céramique peuvent être assemblés, mais pas avec les mêmes procédés que métal sur métal : la dilatation thermique très différente crée une contrainte dans la zone d’assemblage à chaque cycle thermique. Les voies habituelles sont le collage avec une colle thermoconductrice tolérante à la dilatation, le brasage via une surface céramique métallisée ou une liaison bridée avec un film thermoconducteur mince. Quelle voie convient dépend de trois indications : la résistance thermique exigée, la plage de cyclage thermique et le fait que la liaison doive ou non être étanche. Pour les montages où la céramique est à la fois isolant et couvercle d’un canal de refroidissement, l’étanchéité au fil des cycles thermiques est le point critique. Limite et honnêteté : le brasage actif de céramique n’est pas un procédé standard chez nous. Nous évaluons la faisabilité, mais faisons le cas échéant appel à un spécialiste plutôt que d’improviser en interne.

Nous ne sommes pas le bon choix si tu as besoin d’un produit catalogue en grande série au prix du marché et non d’une géométrie spécifique : dans ce cas, un fabricant de catalogue ou de masse est moins cher, et il doit l’être. De même, nous ne convenons pas si l’exigence comprend un montage final complet en salle blanche, avec analyse des gaz résiduels et certificat de particules par pièce. C’est le métier d’un fabricant spécialisé dans les composants pour le vide. Notre force est là où une géométrie doit être développée de zéro, où matériaux et fluides sont combinés de façon inhabituelle et où plusieurs boucles sont nécessaires entre simulation, prototype et série. Si ton projet ressemble davantage à du catalogue qu’à du développement, nous te le disons dès le premier entretien. Une demande qui relève d’un autre fournisseur ne fait que nous coûter du temps à tous les deux.

Nous travaillons avec des procédés de nettoyage définis et documentés : rinçage multi-étapes des canaux internes, séchage contrôlé, analyse de contamination résiduelle selon la prescription de contrôle convenue et conditionnement compatible salle blanche avec bouchons d’obturation. Nous dimensionnons la géométrie des canaux de manière à ce qu’aucun volume mort ne se forme, dans lequel des particules ou des résidus de fluide pourraient s’accumuler. La classe de propreté que nous garantissons, nous la définissons avec toi au début du projet, y compris la question de savoir comment elle est contrôlée et documentée.

Selon le mode de construction et le procédé d’assemblage, nous réalisons des étanchéités allant jusqu’au domaine du contrôle d’étanchéité à l’hélium. Le standard chez nous est l’essai en pression de chaque pièce ; pour les applications exigeantes, nous contrôlons par test de fuite à l’hélium et documentons le taux de fuite par pièce. Nous fixons le taux de fuite cible dans le cahier des charges. Il influence directement le matériau, le procédé d’assemblage et l’effort de contrôle, c’est pourquoi nous le clarifions avant la conception.

Oui. Pour les applications sous vide, nous choisissons des matériaux à faible dégazage et renonçons aux auxiliaires problématiques en fabrication et en nettoyage. Le traitement de surface, le procédé d’assemblage et l’évitement des volumes emprisonnés sont déterminants. Si ton application exige des taux de dégazage selon une norme donnée, nous y adaptons le choix des matériaux et des procédés et les documentons en conséquence.

Nous mettons en œuvre du cuivre, du cupronickel, de l’acier inoxydable et de l’aluminium. Le choix suit trois critères : conductivité thermique, compatibilité avec les fluides et exigence mécanique. Le cuivre offre la meilleure conductivité, le cupronickel une résistance nettement supérieure à la corrosion par des fluides agressifs, l’acier inoxydable la plus haute résistance chimique et la meilleure propreté, l’aluminium le meilleur rapport entre poids et coût. Dans de nombreux projets semi-conducteurs, nous combinons les matériaux : matériau conducteur à la source de chaleur, matériau résistant au contact du fluide.

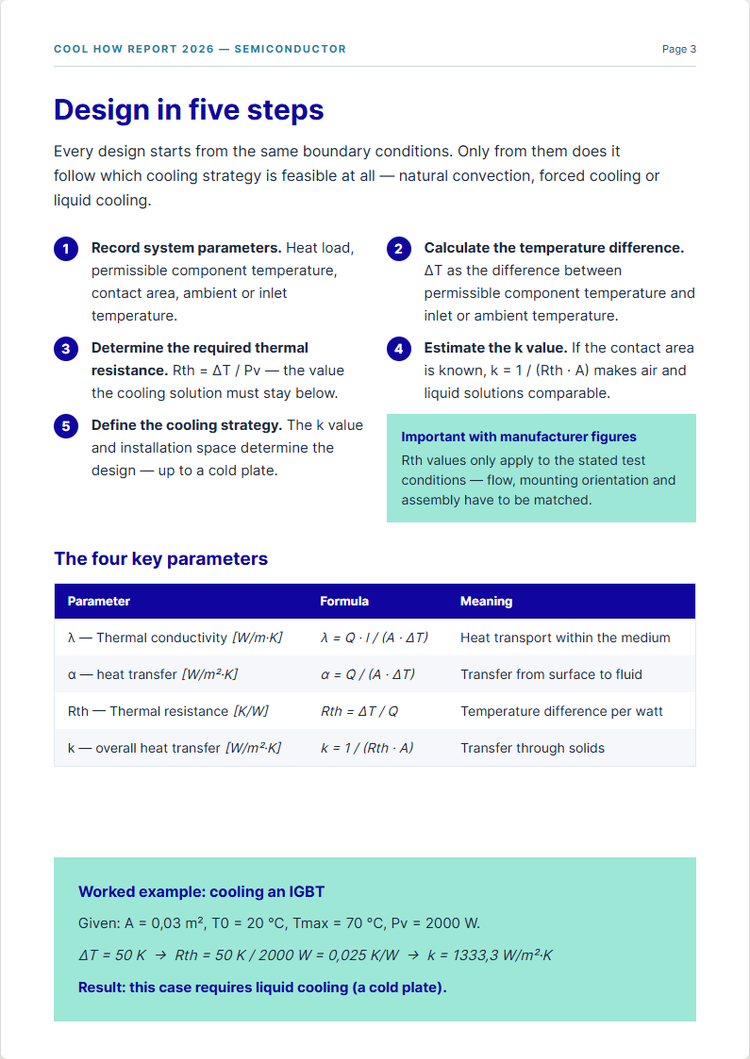

Nous partons de ton cas de charge : puissance dissipée, répartition sur la surface, température admissible du composant, température d’entrée, débit volumique et encombrement. Il en résulte le budget Rth, que nous répartissons entre résistance de contact, conduction dans le matériau et part convective. En simulation thermique, nous examinons des variantes de tracé des canaux jusqu’à ce que la température maximale et la perte de charge conviennent ensemble. La conception ne commence qu’après. Cela épargne en règle générale une boucle d’échantillonnage complète.

Les Turbulatoren augmentent nettement l’échange thermique convectif : dans nos applications, jusqu’à 40 % de puissance de refroidissement en plus. La perte de charge augmente en conséquence, c’est pourquoi nous les employons de manière ciblée : uniquement dans les sections situées sous les points chauds, pas sur toute la longueur du canal. La perte de charge du système reste ainsi dans le budget de ta pompe, tandis que l’endroit critique reçoit la puissance supplémentaire. Ils sont disponibles dans les tubes insérés et, depuis peu, également dans les tubes emmanchés à force.

Du refroidisseur à microcanaux de 30 mm de long à la plaque froide de 3 m (30.000 mm) de long, jusqu’à la grande pièce de précision intégralement refroidie. Ce qui est possible ne dépend pas de la seule taille, mais du matériau, du mode de construction et de la tolérance : donne-nous tes dimensions, nous te dirons dans quel mode de construction nous les fabriquons.

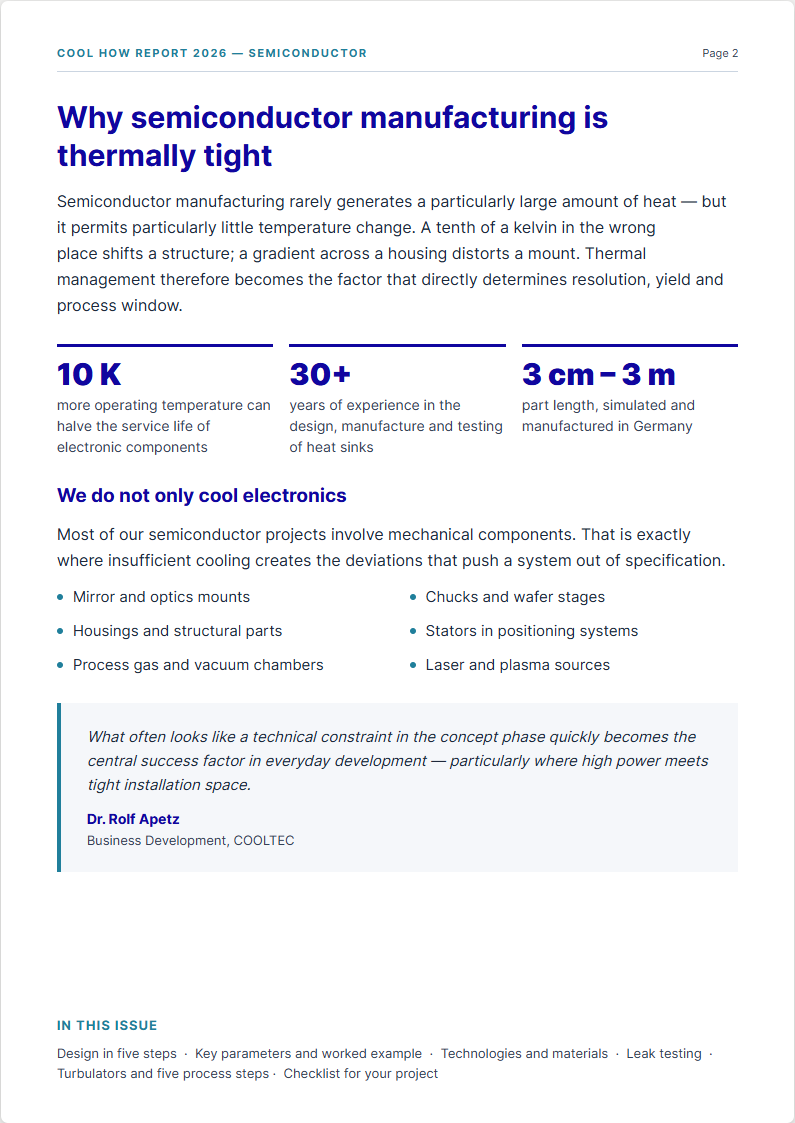

Dans les applications semi-conducteurs, c’est même le cas le plus courant. Nous refroidissons des boîtiers et des pièces de structure, des supports d’optiques et de miroirs, des chucks, des composants de chambres à vide, des stators d’entraînements de positionnement et du gaz de procédé. Sur les pièces mécaniques, il est rarement question de la seule évacuation maximale de chaleur, mais d’un gradient de température aussi faible que possible, parce que c’est le gradient qui crée la déformation qui te coûte ta précision.

Dans les systèmes de positionnement et de manipulation, les moteurs linéaires et les moteurs-couples génèrent de la chaleur dissipée directement à côté de la mécanique de précision. Si elle n’est pas évacuée, elle migre dans les guidages et la structure et engendre une dérive. Un refroidissement de stator évacue la chaleur immédiatement au niveau du bobinage, avant qu’elle ne se répartisse. Nous dimensionnons pour cela des dissipateurs qui épousent au plus près la géométrie du moteur, absorbent des densités de flux thermique élevées et respectent malgré tout les tolérances de l’ensemble.

Les refroidisseurs de gaz de procédé doivent assurer deux choses à la fois : maintenir étroitement la température du gaz et ne pas altérer sa pureté. Nous concevons les surfaces en contact avec le gaz en conséquence (matériau résistant, surface propre, aucun volume mort) et dimensionnons la surface d’échange sur ton débit volumique et ta fenêtre de température. La perte de charge côté gaz est le plus souvent la contrainte secondaire critique ; nous l’optimisons également dans la simulation.

De quelques centimètres à environ 3 m de longueur, de la pièce unitaire pour le montage de prototype à la série. Chez nous, les projets semi-conducteurs se déroulent typiquement en petites à moyennes quantités avec une grande diversité de variantes. Notre production est conçue pour cela. Nous livrons des échantillons en environ 6-8 semaines, en express en 2-4 semaines, selon le produit et la complexité.

Certificats matière, procès-verbaux dimensionnels, procès-verbaux d’essai en pression et d’étanchéité ainsi que justificatifs de nettoyage et de conditionnement, dans l’étendue convenue, par lot ou par pièce. Pour les échantillons initiaux, nous établissons la documentation selon tes prescriptions. Ce dont tu as exactement besoin, nous le clarifions avant le démarrage série, afin que les étapes de contrôle soient planifiées dans le processus dès le départ.

Oui, c’est un standard dans l’industrie des semi-conducteurs et la norme pour nous. Nous signons ton accord de confidentialité ou fournissons le nôtre. Nous ne divulguons par principe ni les projets clients ni les détails d’application. Même les références figurant sur cette page ne sont citées qu’avec un accord explicite.
