Refroidissement Direct to Chip pour les densités IA de demain

Oui. Les plaques froides pour la technique des centres de données sont techniquement la même tâche que dans l’électronique de puissance, avec trois conditions limites différentes : température d’entrée basse, quantités élevées et tolérances très serrées sur la surface de contact. Les volumes que nous couvrons vont de la pièce unique à 100 000 pièces par an ; les projets de centres de données se situent dans la partie haute de cette plage, là où des outillages propres et des étapes de fabrication automatisées deviennent rentables. Là où nous sommes les plus forts : géométrie spécifique au client, refroidissement de l’alimentation électrique et des busbars, formats spéciaux en dehors des cotes de socket standard. Limite et franchise : sur les plaques froides Direct-to-Chip pour sockets CPU et GPU standard, on est en concurrence avec des fabricants de grande série spécialisés, optimisés sur une seule cote. Là, nous ne sommes pas le fournisseur le moins cher, et nous le disons d’avance.

Sur les jeux de barres, la chaleur ne naît pas au niveau d’un composant, mais sur toute la longueur du conducteur. C’est une tâche différente de celle d’une plaque froide de puce. Deux voies sont courantes : une plaque de refroidissement raccordée en surface à la barre, ou un canal de refroidissement directement dans le profilé conducteur. La seconde voie est thermiquement nettement meilleure, mais exige que le fluide de refroidissement et le conducteur soient électriquement compatibles. Sur des refroidisseurs portés au potentiel, on travaille avec des tronçons de flexible isolants de longueur définie ou avec de l’eau déionisée. Important pour la demande : indique l’intensité du courant et la température de conducteur admissible, pas seulement une puissance dissipée ; c’est à partir de là que nous calculons. Limite : le dimensionnement électrique de la barre reste chez toi. Nous évaluons le côté thermique et le côté fabrication.

Parce que les plaques froides sont montées hydrauliquement en parallèle dans le rack. Si la perte de charge se disperse d’une plaque à l’autre, le débit volumique se répartit de façon inégale : la plaque à la résistance la plus faible reçoit le plus de débit, celle à la résistance la plus élevée le moins, et c’est précisément celle-là qui devient trop chaude. Un lot dont la valeur est uniformément bonne vaut donc mieux qu’un lot présentant quelques valeurs de pointe. Concrètement, cela signifie : paramètres de fabrication figés, forme de matériau imposée et contrôle des caractéristiques critiques selon un plan de contrôle, avec rapport de mesure. Ce qui crée la dispersion, ce n’est que rarement l’usinage, mais la matière première. Les matériaux coulés et laminés se comportent différemment à l’assemblage, même sous une désignation d’alliage identique. Limite : une indication de dispersion pour la résistance thermique doit être établie par la mesure ; elle ne peut pas être déduite d’une simulation.

En centre de données circule le plus souvent de l’eau avec inhibiteurs ou un mélange eau-glycol, plus rarement de l’eau déionisée. Le matériau suit le fluide, et non l’inverse : l’eau déionisée attaque l’aluminium parce qu’elle soutire des ions au matériau et que la couche d’oxyde protectrice ne reste pas stable. Il en résulte de la corrosion par piqûres et des particules dans le circuit. Pour l’eau DI, nous travaillons donc avec du cuivre ou de l’acier inoxydable sur la surface en contact avec le fluide, au besoin via des tubes emmanchés à la presse dans un corps en aluminium, de sorte que le fluide ne touche que le matériau du tube. Ce qui est également déterminant, ce sont les autres métaux présents dans le circuit : aluminium et cuivre mélangés forment un couple galvanique en l’absence d’un fluide adapté. Limite : le refroidissement diphasique et par immersion avec des fluides diélectriques n’est pas notre domaine. Un spécialiste est là le bon partenaire.

Les canaux étroits sont la voie vers de faibles résistances thermiques, et en même temps le risque en exploitation : plus la structure est fine, plus elle est sensible aux particules, aux dépôts et au biofilm. Dans un circuit fermé avec filtre, c’est maîtrisable ; dans une installation existante sans filtre, une plaque à structure fine finit par se colmater à long terme, et le défaut ne se manifeste pas par une fuite, mais par une température de composant qui monte insidieusement. C’est pourquoi nous demandons la finesse de filtration du système avant de figer une structure de canaux. En cas de doute, nous recommandons la géométrie un peu plus grossière. Limite et recommandation : qui n’a pas de filtre dans son circuit ne devrait pas utiliser de plaque à structure fine. Un filtre coûte moins cher que le remplacement de cent plaques froides.

Le calendrier n’est pas déterminé par la fabrication, mais par deux étapes en amont : la validation de la géométrie et l’approvisionnement en matière première dans la quantité requise. Pour des séries à quatre chiffres, la matière première n’est plus un article de stock, mais une commande avec délai. Un nouveau profilé extrudé implique en plus un délai d’outillage et un créneau de presse qui échappent à notre influence. De façon réaliste, un tel projet se déroule en trois étapes : dimensionnement et prototype, présérie pour validation dans le rack, puis série avec appels sur contrat-cadre. Conseil pratique : le prototype devrait déjà être hydrauliquement identique à la pièce de série, faute de quoi la validation n’est pas transposable. Limite : nous indiquons des délais fermes dans l’offre, en référence à la réception de la commande. Une indication générale de délai de livraison ne serait pas sérieuse pour un projet de cette taille.

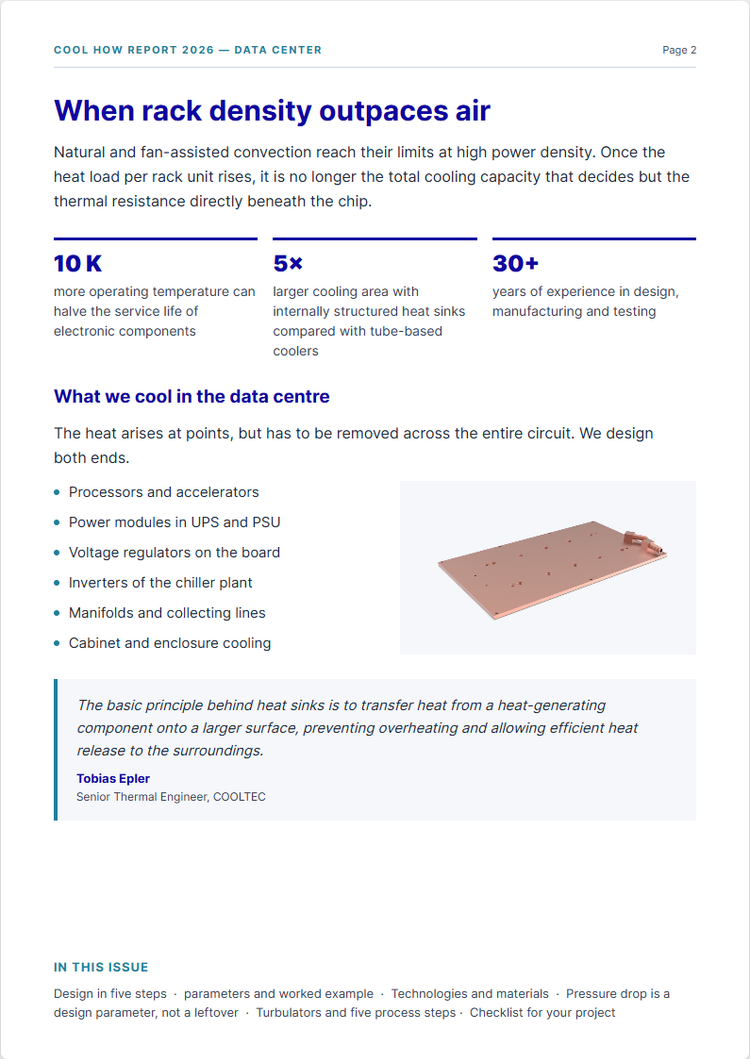

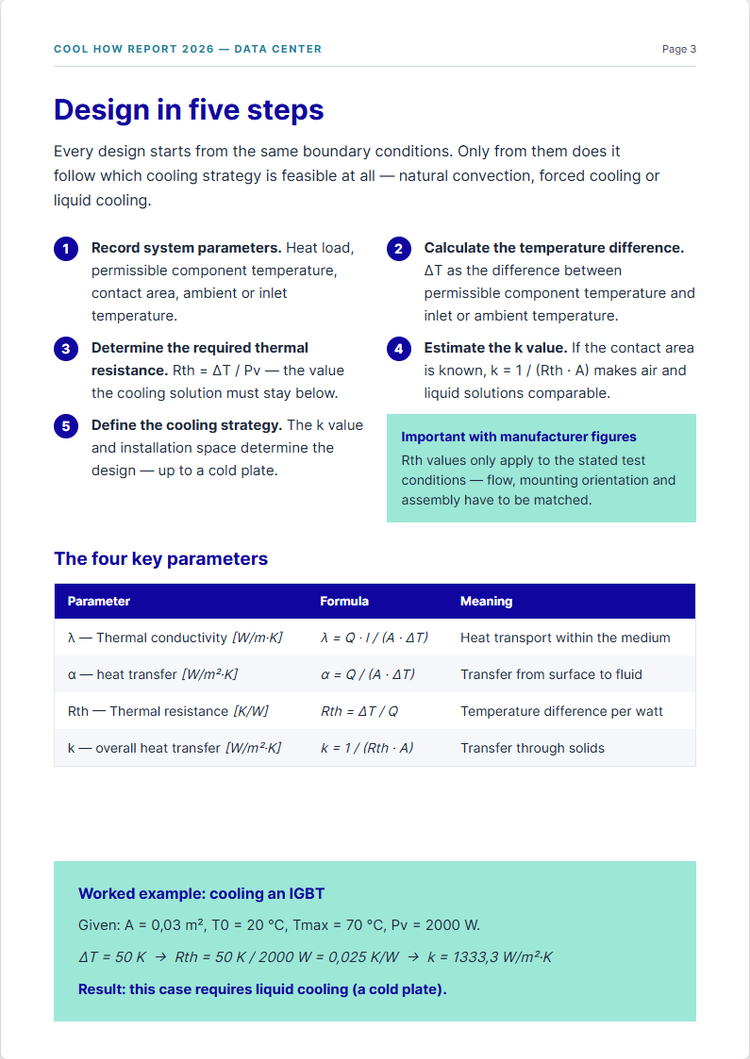

Nous partons du cas de charge : puissance dissipée, taille et position du die, température de jonction admissible, température d’entrée, débit volumique et espace d’installation. Il en résulte le budget Rth, que nous répartissons entre résistance de contact, conduction dans le matériau et part convective, puis vérifions en simulation.

Cela dépend de ta pompe et du nombre de nœuds dans le circuit. Nous optimisons la géométrie des canaux et l’emploi des Turbulatoren de sorte que le point critique reçoive de la puissance et que la perte de charge du système reste dans le budget.

Le cuivre pour une conductivité maximale, le cupronickel contre les fluides agressifs, l’acier inoxydable pour la résistance chimique, l’aluminium pour le poids et le coût. Ce qui est déterminant, c’est la compatibilité de tous les matériaux du circuit : les installations mixtes sont la cause de corrosion la plus fréquente.

L’essai en pression de chaque pièce est le standard ; pour les applications critiques, nous contrôlons en plus par test d’étanchéité à l’hélium et documentons le taux de fuite par pièce. Nous fixons le taux de fuite visé avant la conception, car il détermine le matériau et le procédé d’assemblage.

Du refroidisseur à microcanaux de 30 mm de long à la plaque de refroidissement de 3 m (30 000 mm), jusqu’à la grande pièce de précision entièrement refroidie. Ce qui est faisable ne dépend pas de la taille seule, mais du matériau, de la conception et de la tolérance : donne-nous tes dimensions, nous te dirons dans quelle conception nous les fabriquons.

Oui, dans de nombreux cas, au moyen de plaques froides de rétrofit sur les sockets existants.

Oui. Nous livrons aussi les composants le long du circuit secondaire : distributeurs et collecteurs jusqu’à l’interface avec le circuit primaire.

Échantillons en 6-8 semaines environ en délai standard, en 2-4 semaines en express. Pour la série, nous fabriquons de façon hautement automatisée en Allemagne ; les pièces standard sensibles au coût viennent de nos joint-ventures en Asie.

Oui, c’est le cas normal pour nous. Nous signons ton accord de confidentialité ou fournissons le nôtre. Par principe, nous ne transmettons pas les projets de nos clients.
