Énergies renouvelables

Pleine puissance du vent et du soleil : notre refroidissement la rend possible

Les installations renouvelables se trouvent là où la maintenance coûte cher : sur des tours, en plein champ, en mer. Nous concevons des dissipateurs thermiques pour convertisseurs, générateurs et systèmes de stockage qui y fonctionnent pendant des décennies, même sous brouillard salin, poussière et cycles de température.

Exemple de produit de refroidissement de composants multilatéral 5-1 | Multipress
Exemple de produit de dissipateur thermique extrudé 2-1 | Extrufin
Exemple de produit de dissipateur thermique extrudé 7 | Extrufin
La confiance des leaders technologiques :
ZEISS ASML TRUMPF SIEMENS AIRBUS RHEINMETALL ABB GE + bien d’autres
Pas seulement l’onduleur

Dans l’installation, l’électronique de puissance n’est pas la seule à chauffer.

Outre les convertisseurs, nous refroidissons des générateurs, des jeux de barres, des systèmes de stockage et des boîtiers. Sur les sites difficiles d’accès, c’est le refroidissement qui détermine la fréquence à laquelle quelqu’un doit monter.

  • Convertisseurs & onduleurs

    Modules IGBT et SiC sous charge fortement variable.

  • Générateurs & stators

    Évacuer la chaleur perdue directement au niveau du bobinage.

  • Jeux de barres & busbars

    Absorber la chaleur perdue dans la distribution électrique.

  • Stockage par batteries

    Thermorégulation des cellules pour la durée de vie et la sécurité.

  • Transformateurs & inductances

    Composants passifs à forte puissance dissipée permanente.

  • Refroidissement de nacelle & d’armoire électrique

    Refroidissement air-eau au lieu d’un climatiseur.

  • Électrolyseurs

    Électronique de puissance et refroidissement de process dans la production d’hydrogène.

Énergies renouvelables

Robustesse · Maintenance réduite · Rendement

Chaque intervention de maintenance sur une nacelle ou dans un parc solaire coûte plus cher que le composant. Nous dimensionnons donc pour la longévité et la maintenance réduite, et pour que l’installation n’ait pas à se brider à pleine charge.

  • Robustesse

    Dimensionnement face au brouillard salin, à l’humidité, à la poussière et aux cycles de température, avec le matériau et la protection de surface adaptés.

  • Maintenance réduite

    Des géométries rinçables et des couples de matériaux accordés, pour que les intervalles de maintenance restent longs.

  • Rendement

    Une réserve de refroidissement suffisante, pour que l’installation n’ait pas à se brider thermiquement en cas de forte injection.

Ce que nous livrons pour la production renouvelable

  • Cold Plates (plaques froides à liquide) : pour convertisseurs et onduleurs.
  • Refroidissement de stator : pour générateurs.
  • Refroidisseurs de busbars : pour jeux de barres et distribution.
  • Refroidissement de stockage : pour systèmes de batteries.
Refroidissement pour les énergies renouvelables

Du développement à la série, avec un seul partenaire.

COOLTEC prend en charge toute ta gestion thermique : un seul interlocuteur, un seul processus, de la première idée à la livraison en série. Tu entres là où tu en es, puisque développement, simulation et conception restent optionnels.

  1. Optionnel

    Développement & simulation

    Nous développons, simulons et concevons ta solution de refroidissement. Les essais sont d’abord virtuels, avant toute production physique.

  2. Fabricabilité & coûts

    Tu sais déjà ce dont tu as besoin ? Nous vérifions la fabricabilité et optimisons ton design pour la série.

  3. Échantillons & prototypes

    Échantillons en 6-8 semaines environ en délai standard, en 2-4 semaines en express, selon le produit et la complexité.

  4. Production en série

    Tout au même endroit : fabrication high-tech hautement automatisée en Allemagne, séries low-cost depuis l’Asie.

  5. Approvisionnement & cycle de vie

    Contrats-cadres, stockage, last-time buy : nous sécurisons ton approvisionnement sur l’ensemble du cycle de vie du produit.

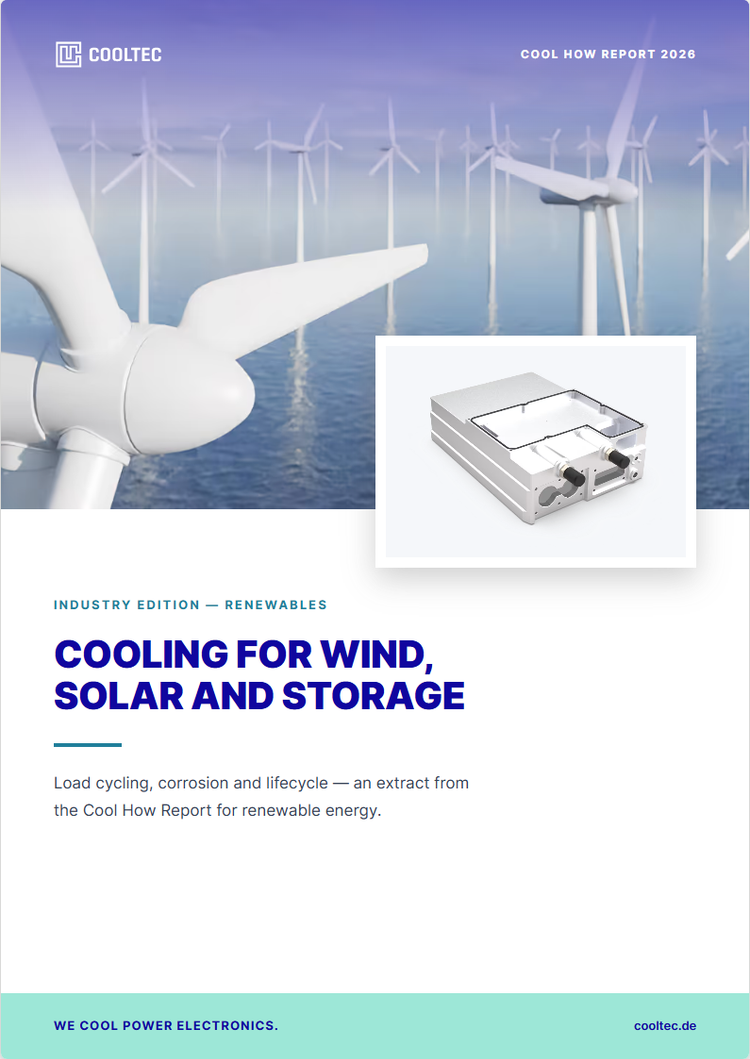

Vorschau: Renewables Thermal Guide : refroidissement pour l’éolien, le solaire et le stockage
Dans le guide

Renewables Thermal Guide : refroidissement pour l’éolien, le solaire et le stockage

Du savoir de dimensionnement plutôt qu’un catalogue produits : à quoi ressemblent les solutions de refroidissement qui fonctionnent pendant des décennies avec peu de maintenance sur des sites difficiles d’accès.

Parler à un expert+49 (0)36781 44 69-0
Sebastian Krüger, Head of Sales et expert énergies renouvelables
Ton interlocuteur

Sebastian Krüger

Head of Sales et expert énergies renouvelables

Apporte ton défi thermique : puissance dissipée, espace d’installation, fluide, conditions ambiantes. Lors du premier entretien, Sebastian cherche avec toi les bonnes pistes de solution et constitue directement l’équipe nécessaire, en ingénierie d’application, en ingénierie de production et en ingénierie thermique. Tu n’as à passer par aucune file d’attente.

FAQ Énergies renouvelables

Questions fréquentes

Pourquoi les plaques froides des onduleurs solaires et éoliens se corrodent-elles ?

Les dommages par corrosion sur les plaques froides d’onduleurs ont presque toujours l’une de trois causes, et aucune n’est la qualité de la plaque : un fluide de refroidissement inadapté ou vieilli, sans inhibiteurs efficaces, une installation mixte de différents métaux dans le circuit, ou de l’humidité venue de l’extérieur sur une surface insuffisamment protégée. Dans les centrales au sol s’ajoute la corrosion extérieure : un refroidisseur en aluminium nu à proximité du littoral ou en atmosphère industrielle a besoin d’un traitement de surface adapté, et une anodisation plus épaisse y est plus efficace qu’une fine couche décorative. C’est pourquoi nous évaluons conjointement, à chaque demande, le fluide de refroidissement, les matériaux du circuit et l’environnement extérieur. Limite : un traitement de surface ne protège pas contre un fluide de refroidissement agressif à l’intérieur. La face interne ne peut pas être revêtue après coup, c’est donc là que le choix du matériau décide.

En savoir plus –>

Les refroidisseurs supportent-ils 20 ans de service en extérieur ?

Un refroidisseur métallique sans pièces d’usure peut atteindre des durées de service de deux décennies, mais la durée de vie ne se joue pas sur le métal. Elle se joue à trois autres endroits : l’entretien du fluide de refroidissement, les joints et les flexibles, et le traitement de surface contre la corrosion extérieure. Les élastomères vieillissent indépendamment du fonctionnement et sont en règle générale les premiers composants à devoir être remplacés ; un concept de refroidissement avec des raccords vissés à étanchéité métallique plutôt que des joints toriques est donc plus durable, mais plus exigeant au montage. Pour les installations à longue durée de service, nous prévoyons en outre la disponibilité des pièces de rechange et documentons la géométrie et les matériaux de manière qu’une refabrication reste possible des années plus tard. Limite : nous ne donnons pas d’engagement de durée de vie en années, car elle dépend entièrement de conditions d’exploitation et de maintenance que nous ne contrôlons pas.

En savoir plus –>

Air ou liquide pour un onduleur en extérieur ?

Pour les onduleurs en extérieur, le refroidissement à air est la solution la plus simple tant qu’il suffit thermiquement : il ne demande ni circuit, ni concept antigel, ni contrôle d’étanchéité. Il a toutefois deux faiblesses en utilisation extérieure : un chemin d’air ouvert aspire poussière, pollen et humidité dans l’appareil, et la puissance de refroidissement diminue à mesure que la température ambiante monte, précisément au moment où l’installation délivre sa plus forte puissance. Le refroidissement liquide découple l’appareil de l’air ambiant, permet des boîtiers fermés à indice de protection élevé et déporte l’évacuation de la chaleur vers un aéroréfrigérant librement plaçable. Le prix à payer, ce sont le circuit, la pompe, l’antigel et la maintenance. Limite et honnêteté : pour les petites classes de puissance, le refroidissement liquide est surdimensionné. Si ta puissance dissipée est maîtrisable en refroidissement à air, nous recommandons l’air, même si nous gagnons davantage sur une plaque froide.

En savoir plus –>

Les dissipateurs thermiques peuvent-ils être collés sur un boîtier au lieu d’être vissés ?

Le collage est possible et il est utilisé lorsqu’un vissage n’est pas réalisable sur le plan de la conception ou lorsque le joint de colle doit en même temps assurer l’étanchéité, par exemple pour un dissipateur thermique posé de l’extérieur sur un boîtier fermé. Le prix thermique est considérable : même une colle thermoconductrice conduit la chaleur bien moins bien que le métal, si bien que la couche de colle devient la résistance déterminante. D’où la règle : couche de colle aussi mince et aussi régulière que possible, et la surface doit être plane. Les colles à base de silicone restent élastiques dans la durée et résistent aux cycles de température, mais conduisent particulièrement mal ; les colles époxy chargées conduisent mieux, mais elles sont rigides et transmettent les contraintes. Limite : en environnement corrosif comme à proximité du littoral, le joint de colle décide de la durée de vie de tout l’assemblage. Nous y recommandons donc une sécurisation mécanique en complément du collage.

En savoir plus –>

Combien de temps dure un refroidisseur à liquide, et qu’y a-t-il à entretenir ?

Un refroidisseur à liquide métallique n’a pas de pièces d’usure et est dimensionné pour la durée de vie du véhicule. Ce qui limite, ce n’est pas l’aluminium ou le cuivre, mais la corrosion due à un fluide de refroidissement inadapté ou vieilli et la fatigue au niveau des raccords. Concrètement, la maintenance signifie donc : changer le fluide de refroidissement à l’intervalle prescrit, vérifier l’effet des inhibiteurs, contrôler les raccords vissés. L’obstruction est un sujet sur les plaques à structure interne à canaux étroits lorsque le circuit véhicule des particules ; ici, la mesure efficace est un filtre dans le système, et non une section de canal plus grande. Pour les projets ferroviaires dont la durée de service se compte en décennies, nous intégrons la disponibilité des pièces de rechange et documentons les matériaux et la géométrie des tubes de manière qu’une refabrication reste possible plus tard. Limite : nous ne pouvons pas donner d’engagement de durée de vie en heures de service, car elle dépend entièrement de l’entretien du fluide de refroidissement et des conditions du système.

En savoir plus –>

Comment passe-t-on du besoin au dimensionnement lorsqu’il n’existe pas encore de spécification ?

Lorsque la spécification manque, trois indications suffisent pour une première proposition fiable : la puissance dissipée, l’espace d’installation disponible et la température que le composant ne doit pas dépasser. Tout le reste (fluide de refroidissement, débit volumique, procédé), nous pouvons le proposer plutôt que le demander. Ce qui ne fonctionne pas, c’est un dimensionnement sans puissance dissipée : un dissipateur thermique sans charge thermique connue n’est pas dimensionnable, et celui qui confirme malgré tout des valeurs thermiques travaille avec des hypothèses. C’est précisément ce que nous avons rencontré dans des situations de concurrence où des clients avaient reçu des données confirmées sans connaissance de la puissance dissipée. Nous nous en tenons à distance. Limite : les résultats de simulation sont des résultats de calcul. Nous les signalons comme tels et précisons qu’ils doivent être confirmés par une mesure sur le montage réel.

En savoir plus –>

Comment dimensionnez-vous la résistance thermique ?

Nous partons de ton cas de charge : puissance dissipée, répartition sur la surface, température admissible du composant, température d’entrée, débit volumique et espace d’installation. Il en découle le budget Rth, que nous éprouvons en simulation thermique contre des variantes de tracé des canaux, avant que la conception ne commence.

Comment dimensionnez-vous en cas de charge fortement variable ?

Par le profil de charge plutôt que par le point nominal. Dans l’éolien et le solaire, les cycles de température sont souvent plus critiques que la température maximale, car ce sont eux qui déterminent la durée de vie des couches d’assemblage du module de puissance.

Quels matériaux mettez-vous en œuvre, et comment choisir correctement ?

Nous mettons en œuvre cuivre, cupronickel, acier inoxydable et aluminium. Le choix suit trois critères : conductivité thermique, compatibilité avec le fluide et exigence mécanique. Souvent, nous combinons : un matériau conducteur au niveau de la source de chaleur, un matériau résistant au contact du fluide.

Comment garantissez-vous l’étanchéité ?

Le standard est l’essai en pression de chaque pièce ; pour les applications exigeantes, nous contrôlons en plus par test de fuite à l’hélium et documentons le taux de fuite par pièce. Le taux de fuite cible est défini avant la conception.

Dans quelles tailles fabriquez-vous des dissipateurs thermiques et des plaques froides à liquide ?

Du refroidisseur à microcanaux de 30 mm de long à la plaque froide de 3 m (30.000 mm), jusqu’à la grande pièce de précision entièrement refroidie. Ce qui est réalisable ne dépend pas de la seule taille, mais du matériau, du mode de construction et de la tolérance : donne-nous tes dimensions, nous te dirons dans quel mode de construction nous les fabriquons.

Vos composants conviennent-ils aux sites offshore et côtiers ?

Nous adaptons le matériau et la protection de surface aux conditions ambiantes ; le cupronickel et l’acier inoxydable sont ici souvent le bon choix.

Refroidissez-vous aussi des générateurs et des systèmes de stockage ?

Oui. Le refroidissement de stator pour générateurs et la thermorégulation surfacique pour le stockage par batteries font partie de notre spectre, de même que le refroidissement d’appareillages et de conteneurs.

Quelles quantités et quels délais de livraison sont possibles ?

Échantillons en 6-8 semaines environ en délai standard, en 2-4 semaines en express. Pour la série, nous fabriquons de manière hautement automatisée en Allemagne ; les pièces standard sensibles au coût proviennent de nos joint-ventures en Asie.

Travaillez-vous sous NDA ?

Oui, c’est pour nous le cas normal. Nous signons ton accord de confidentialité ou fournissons le nôtre. Par principe, nous ne transmettons ni projets clients ni détails d’application.

Fondamentaux

Refroidissement pour la production renouvelable : ce qui compte techniquement

Les installations éoliennes, solaires et de stockage se trouvent là où le service coûte cher. Cela déplace le dimensionnement de la performance vers la longévité et la résistance à la corrosion.

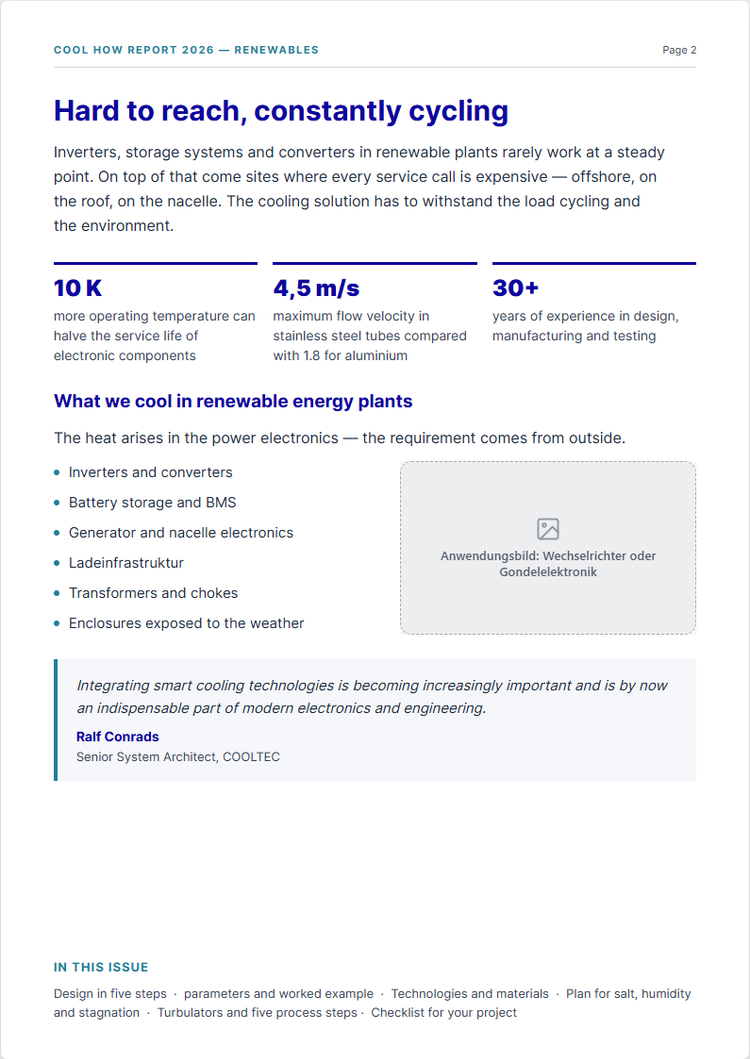

Extrait du Cool How Report 2026

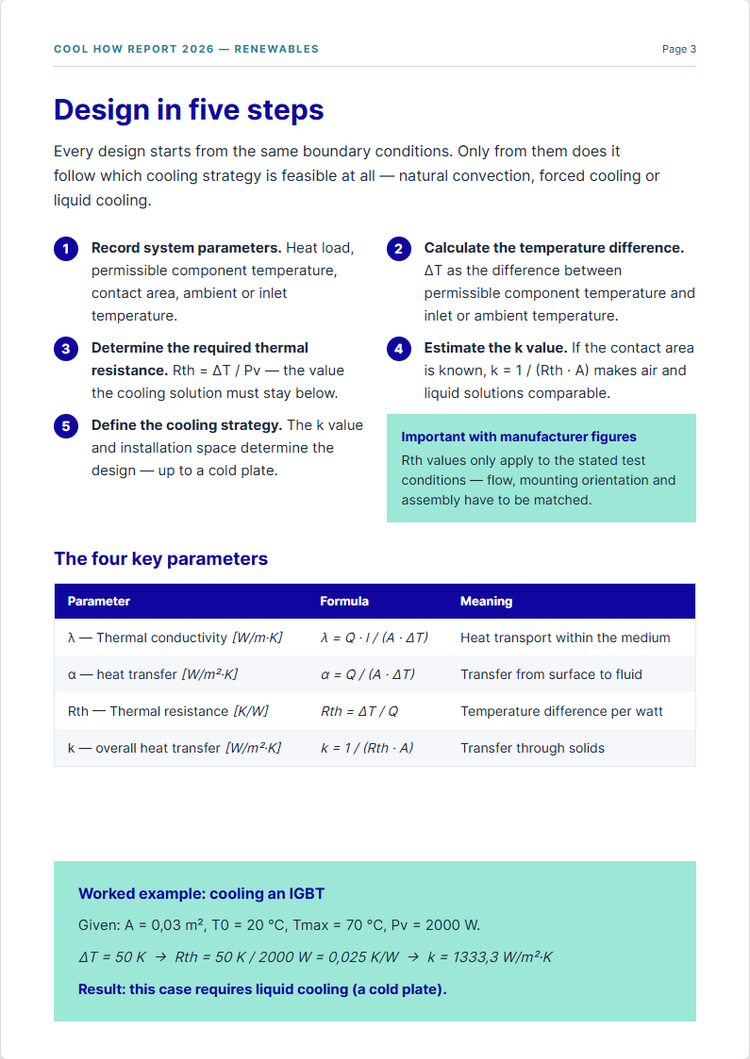

Comment nous dimensionnons une solution de refroidissement

Chaque dimensionnement commence par les mêmes conditions aux limites : puissance dissipée Pv, température maximale admissible du composant, température ambiante ou température d’entrée, et surface de contact disponible. La stratégie de refroidissement envisageable ne se dégage qu’à partir de là.

Pourquoi cette précision est nécessaire : une élévation de température de seulement 10 kelvins peut réduire de moitié la durée de vie de composants électroniques.

Les quatre grandeurs caractéristiques d’un système thermique

λ
Conductivité thermique [W/m·K]
Décrit le transport de chaleur dans le milieu. Le cuivre se situe autour de 400 W/m·K, l’aluminium entre 150–200 W/m·K.
λ = Q̇ · l / (A · ΔT)
α
Coefficient d’échange thermique [W/m²·K]
Décrit le flux de chaleur entre une surface solide et un fluide, donc entre le dissipateur thermique et l’air ou le fluide caloporteur.
α = Q̇ / (A · ΔT) = Nu · λF / L
Rth
Résistance thermique [K/W]
Indique la différence de température nécessaire pour transférer 1 W. Les indications des fabricants ne valent que pour les conditions d’essai spécifiées.
Rth = ΔT / Q̇
k
Coefficient de transmission thermique [W/m²·K]
Comme la valeur α, mais pour la transmission à travers des couches solides au lieu de l’échange vers un fluide.
k = 1 / (Rth · A)

En cinq étapes vers la solution de refroidissement adaptée

1
Relever les paramètres du système
Puissance dissipée Pv, température maximale admissible du composant Tmax, surface de contact A ainsi que température ambiante T0 (air) ou température d’entrée Tv (liquide).
2
Calculer la différence de température
ΔT = Tmax − T0 ou respectivement ΔT = Tmax − Tv.
3
Déterminer la résistance thermique requise
Rth = ΔT / Pv - la valeur en dessous de laquelle la solution de refroidissement doit se situer.
4
Estimer le coefficient de transmission thermique
Si la surface de contact est connue : k = 1 / (Rth · A). Cela rend comparables les solutions à air et à liquide.
5
Définir la stratégie de refroidissement
De k et de l’encombrement découle le choix entre convection naturelle, refroidissement forcé ou plaque froide.
Exemple de calcul : refroidissement d’un IGBT
Données : A = 0,03 m², T0 = 20 °C, Tmax = 70 °C, Pv = 2000 W.
ΔT = 50 K  →  Rth = 50 K / 2000 W = 0,025 K/W  →  k = 1333,3 W/m²·K
Résultat : dans ce cas, un refroidissement liquide (plaque froide) est nécessaire.

Ce qui influence la résistance thermique d’un dissipateur à air

Surface de refroidissement effective : plus de surface abaisse le Rth, mais seulement jusqu’à une valeur limite dont il s’approche asymptotiquement.
Orientation en convection naturelle : la position par rapport à la gravité détermine la vitesse d’écoulement. Plus l’écoulement est lent, plus le Rth est élevé.
Vitesse d’écoulement : avec des ventilateurs, elle augmente nettement par rapport à la convection libre, et la position de montage devient alors secondaire.
Puissance dissipée : la valeur Rth diminue à mesure que la puissance dissipée augmente et tend vers une valeur constante.

Matériaux : conductivité thermique et limites d’écoulement

Le choix des matériaux détermine la performance thermique et la durée de vie. Si la vitesse d’écoulement maximale recommandée dans le tube est dépassée, le fluide arrache mécaniquement la couche de passivation protectrice. Il en résulte de l’érosion et une fuite.

Matériau Conductivité thermique à 20 °C Vitesse d’écoul. max.
Cuivre / alliages de cuivre 305–394 W/m·K 2,0 m/s
Aluminium / alliages d’Al 125–210 W/m·K 1,8 m/s (structures 1–2 m/s)
Cupronickel (CuNi) - 3,5 m/s
Acier inoxydable faible conductivité, très bonne résistance à la corrosion 4,5 m/s
Graphite (parallèle au plan des couches) jusqu’à 2000 W/m·K, techniquement 140–160 W/m·K -
Céramique frittée (BN, SiC) 100–200 W/m·K, isolante électriquement -

Les données dont nous avons besoin pour ton dimensionnement

Plus les conditions aux limites sont complètes, plus vite nous passons de la première estimation à une simulation CFD fiable. Cette check-list est issue du Cool How Report. Elle constitue la base de chaque entretien de dimensionnement.

Refroidisseurs liquides
Puissance dissipée et sa localisation
Température d’entrée et données du fluide caloporteur
Débit volumique disponible, perte de charge souhaitée
Matériaux solides et combinaisons de matériaux dans le circuit
Température de surface max. admissible
Résistances de contact de la liaison au composant
Si disponible : modèle CAO
Dissipateurs à air
Puissance dissipée et sa localisation
Liaison thermique (fiche technique de la pâte ou du pad)
Température ambiante
Orientation du dissipateur thermique dans l’espace
Le cas échéant, fiche technique du ventilateur prévu
Encombrement et possibilités de montage
Dispersion de température admissible sur la surface

Le cyclage de charge comme limite de durée de vie

Les convertisseurs éoliens et solaires travaillent rarement au point nominal. La charge suit la météo, et chaque cycle sollicite les couches d’assemblage du module de puissance.

Nous dimensionnons donc pour une faible variation de température sur le cycle de charge, et pas seulement pour la température de jonction maximale. Cela prolonge de manière mesurable la durée de vie du module.

Corrosion sur les sites exposés

Le brouillard salin, l’humidité et la poussière attaquent les dissipateurs de l’extérieur, le couple de matériaux de l’intérieur. Les deux doivent correspondre à la classe du site.

Le cupronickel et l’acier inoxydable sont souvent le bon choix sur les sites côtiers et offshore. Nous définissons ensemble le matériau, la protection de surface et le fluide, et nous documentons la validation.

La maintenance réduite comme facteur de rentabilité

Une intervention de maintenance sur une nacelle coûte plusieurs fois le prix du composant. Chaque intervalle de maintenance que la conception permet d’économiser se répercute directement sur les coûts d’exploitation.

Nous concevons rinçable, sans angles morts, et nous accordons fluides et inhibiteurs. Cela réduit les dépôts plus que n’importe quel concept de filtration en aval.

Du prototype à la série

L’erreur la plus coûteuse est un prototype qui fonctionne thermiquement mais n’est pas industrialisable. C’est pourquoi nous vérifions la fabricabilité et les coûts en parallèle du dimensionnement thermique, et non après.

Parce que le développement, la fabrication, les essais et la livraison sont réunis chez COOLTEC, rien ne se perd à ces transitions, du premier cas de charge jusqu’au last-time buy.

Téléchargement gratuit

Obtenir le Renewables Thermal Guide

Trois informations, un clic, et le téléchargement démarre aussitôt. Ensuite, c’est toi qui décides si nous parlons de ton projet.

Le dimensionnement Rth sous charge variable expliqué
Corrosion, étanchéité et maintenance comme critères de contrôle
Issu de 30+ ans d’expérience projet, sans remplissage marketing
Nous ne t’inscrivons pas d’office à la newsletter et nous n’appelons pas sans ton accord.
Tu préfères en parler directement ? Parler à un expert +49 (0)36781 44 69-0

Ton installation se bride thermiquement ?

Envoie-nous ton profil de charge : puissance dissipée, conditions du site, espace d’installation, fluide. Nous te dirons si et comment nous le résolvons.

Renewables Thermal Guide
Rth, cyclage de charge, corrosion, cycle de vie : gratuit en PDF
