Zuverlässige Kühlung, wo Technik Leben schützt

Nein. COOLTEC ist nach DIN EN ISO 9001:2015 zertifiziert (TÜV Thüringen), nicht nach ISO 13485. Für die Zusammenarbeit heißt das: Als Zulieferer für ein Bauteil, das Teil eines Medizinprodukts wird, arbeiten wir nach deiner Spezifikation und liefern Werkstoffzeugnisse, Maß- und Dichtheitsprotokolle sowie eine dokumentierte Rückverfolgbarkeit der Charge. Die Einbindung in dein Qualitätsmanagementsystem nach ISO 13485 (Lieferantenbewertung, Änderungsmanagement, Risikobetrachtung am Medizinprodukt) verantwortet der Hersteller des Medizinprodukts. Wo wir regelmäßig arbeiten: Laborgeräte, Analytik, Diagnostik und Forschungsaufbauten, also Anwendungen ohne Patientenkontakt oder außerhalb der Zulassungskette. Sag uns eine 13485-Anforderung früh. Dann klären wir vor dem Angebot, ob dein Prozess einen 9001-Lieferanten mit Spezifikationsbindung zulässt.

Ja. Sterilisierbare Kühlplatten werden aus Edelstahl gefertigt, üblicherweise 1.4404 oder 1.4435 (316L), vollständig ohne Elastomere und Kunststoffteile im sterilisierten Bereich. Der Grund für Edelstahl ist nicht die Wärmeleitung, die schlechter als bei Aluminium ist, sondern die Beständigkeit gegen Dampf und Reinigungsmittel sowie die glatte, reinigbare Oberfläche. Bei Dampfsterilisation im Autoklaven kommt hinzu, dass der Kühler den Temperaturwechsel und den Druck aushalten muss. Kritisch sind dabei die Fügestellen, nicht das Grundmaterial. Für Sterilisation mit Ethylenoxid gilt dasselbe, zusätzlich muss sich der Aufbau vollständig entlüften und trocknen lassen. Grenze: Der Preis liegt deutlich über einer Aluminiumplatte, und die Kühlleistung ist bei gleicher Geometrie geringer. Für dieselbe Leistung braucht man mehr Fläche.

Ja. Kupferkühlplatten für Hochfrequenz-Endstufen in MRT-Systemen sind ein bekannter Anwendungsfall, und Kupfer ist dort doppelt richtig: Es ist nicht ferromagnetisch und leitet Wärme und Strom sehr gut. Entscheidend im MRT-Umfeld ist, dass alle Bauteile in der Nähe des Magnetfelds unmagnetisch sind. Das gilt auch für Schrauben, Fittings und Zubehör, wo sonst häufig Standardstahl verbaut wird. Bei Ersatzteilen für bestehende Geräte arbeiten wir auf Basis eines Musterteils oder einer Zeichnung; die Angabe der Gerätebezeichnung allein reicht nicht, weil dieselbe Baureihe unterschiedliche Kühlerstände hat. Grenze: Bei Ersatzteilen für Fremdgeräte können wir keine Zusicherung zur Kompatibilität mit dem Originalteil geben. Wir fertigen nach Muster oder Zeichnung, und du bewertest die Eignung im Gerät.

Kühler werden nach der Bearbeitung gereinigt, damit keine Bearbeitungsrückstände, Späne oder Kühlschmierstoffreste im Kanal bleiben; für erhöhte Anforderungen erfolgt eine wässrige Teilereinigung mit anschließender Trocknung und verschlossenen Anschlüssen. Warum das mehr als Kosmetik ist: Rückstände im Kanal wandern beim ersten Betrieb in den Kreislauf und setzen dort Filter, Ventile oder engere Querschnitte zu. Der Schaden entsteht dann nicht im Kühler, sondern anderswo im System. Für Labor- und Analytikanwendungen definieren wir die Endreinigung und die Verpackung projektbezogen, weil „sauber“ je Anwendung etwas anderes bedeutet. Grenze: Eine Restschmutzanalyse nach Partikelgrößenklassen mit Zertifikat je Charge gehört nicht zu unserem Standard. Wenn du sie brauchst, planen wir sie als separate Leistung ein oder benennen einen Dienstleister.

Ja. Die einfache Variante ist ein häufiger und schnell umsetzbarer Fall: eine Aluminium- oder Edelstahlplatte mit einem Ein- und einem Auslass, ausgelegt für den Anschluss eines flexiblen Schlauchs an ein Laborthermostat. Solche Platten fertigen wir auf Maß, von 30 mm bis 3.000 mm Kantenlänge; typische Laborgrößen liegen bei 20 × 30 cm bis 60 × 50 cm. Wichtig für die Auslegung ist nur die Wärmeleistung, die Zieltemperatur der Platte und die Vorlauftemperatur deines Thermostaten. Daraus ergeben sich Kanalführung und Plattendicke. Bei innenstrukturierten Platten ist zusätzlich der zulässige Druckverlust relevant, weil Laborthermostate oft nur geringe Förderleistung haben. Grenze: Ein Laborthermostat mit kleiner Pumpe kann eine feinstrukturierte Platte nicht ausreichend durchströmen. Dann ist die einfachere Kanalgeometrie die bessere Wahl, auch wenn sie thermisch schlechter aussieht.

Werkstoffe werden über Chargen dokumentiert: Zu jeder Lieferung können wir das Werkstoffzeugnis des Vormaterials zuordnen, üblicherweise als Abnahmeprüfzeugnis nach EN 10204 3.1, sofern das Lieferwerk es bereitstellt. Bei Aluminium ist zusätzlich die Materialform relevant und wird mitdokumentiert: Guss- und Walzmaterial verhalten sich beim Fügen und bei der Bearbeitung unterschiedlich und sind nicht gegeneinander austauschbar, selbst bei gleicher Legierungsbezeichnung. Diese Unterscheidung ist in Serienprojekten schon zum Thema geworden, deshalb halten wir sie fest. Nenn den benötigten Zeugnistyp in der Anfrage, nicht erst bei der Abnahme. Grenze: Eine bauteilbezogene Einzelrückverfolgbarkeit mit Seriennummer je Stück ist möglich, aber kein Standard. Sie muss vereinbart werden und wirkt sich auf Aufwand und Preis aus.

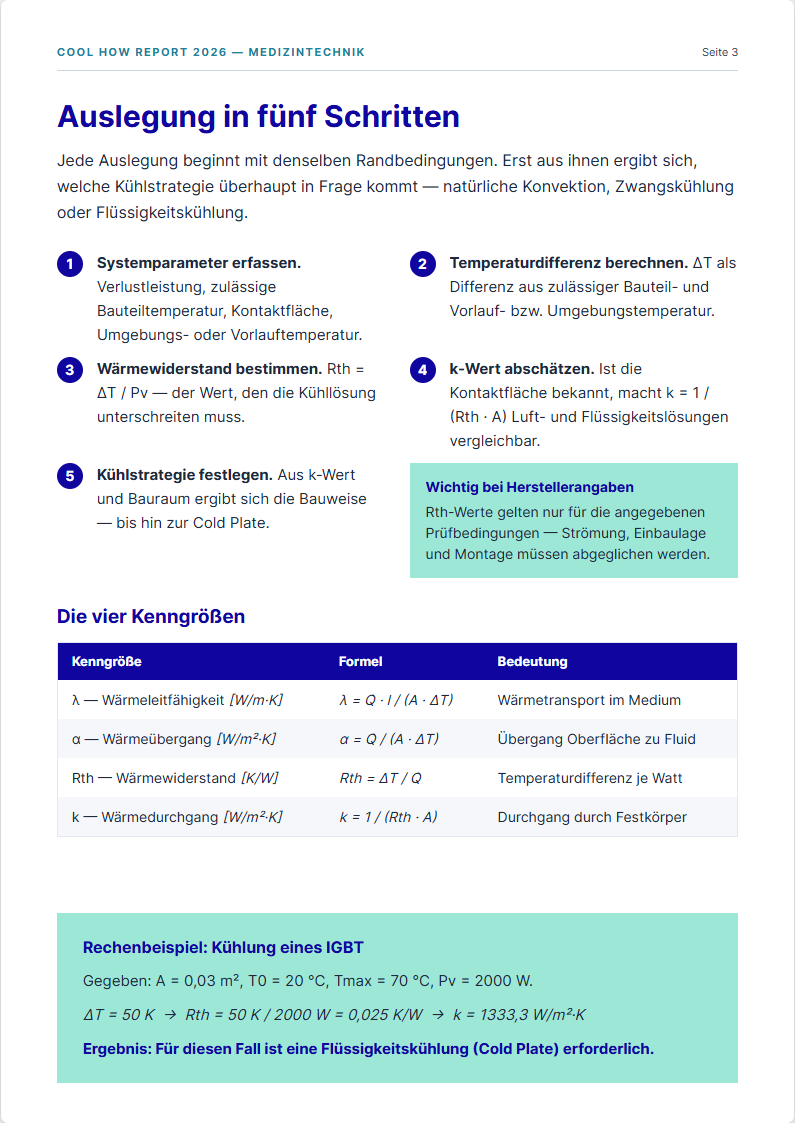

Wir starten mit deinem Lastfall: Verlustleistung, Verteilung über die Fläche, zulässige Bauteiltemperatur, Vorlauftemperatur, Volumenstrom und Bauraum. Daraus ergibt sich das Rth-Budget, das wir in der Thermosimulation gegen Varianten der Kanalführung prüfen, bevor die Konstruktion beginnt.

Über die Gleichmäßigkeit der Kanalführung: Parallelführung statt langer Serienpfade, gezielte Querschnittsänderungen und, wo nötig, Turbulatoren an der kritischen Stelle. Ein Kühlkörper, der im Mittel passt, aber mehrere Kelvin Spreizung hat, erzeugt Messdrift.

Kupfer, Kupfernickel, Edelstahl und Aluminium. Die Wahl folgt drei Kriterien: Wärmeleitfähigkeit, Medienkompatibilität und mechanische Anforderung. Häufig kombinieren wir: leitfähiges Material an der Wärmequelle, beständiges Material am Medium.

Standard ist die Druckprüfung jedes Bauteils; für anspruchsvolle Anwendungen prüfen wir zusätzlich mit Helium-Lecktest und dokumentieren die Leckrate pro Teil. Die Zielleckrate legen wir vor der Konstruktion fest.

Vom 30 mm kurzen Mikrokanalkühler bis zur 3 m (30.000 mm) langen Kühlplatte und bis hin zum komplett gekühlten Präzisionsgroßbauteil. Was geht, entscheidet nicht die Größe allein, sondern Werkstoff, Bauweise und Toleranz: Nenn uns deine Abmessungen, wir sagen dir, in welcher Bauweise wir sie fertigen.

Anforderungen an Oberflächen, Reinigbarkeit und Werkstoffe klären wir projektbezogen.

Ja. Flüssigkühlung ersetzt in vielen Geräten die Lüfterkühlung und senkt den Geräuschpegel deutlich. Im Patienten- und Untersuchungsumfeld ist das besonders relevant.

Muster in rund 6-8 Wochen Standardlieferzeit, per Express in 2-4 Wochen. Für die Serie fertigen wir hochautomatisiert in Deutschland; kostensensible Standardteile kommen aus unseren Joint Ventures in Asien.

Ja, das ist für uns der Normalfall. Wir zeichnen deine Geheimhaltungsvereinbarung oder stellen unsere. Kundenprojekte und Anwendungsdetails geben wir grundsätzlich nicht weiter.
